A9L40102 Schneider - Cartouche pour Parafoudre unipolaire de type 2 - 40kA

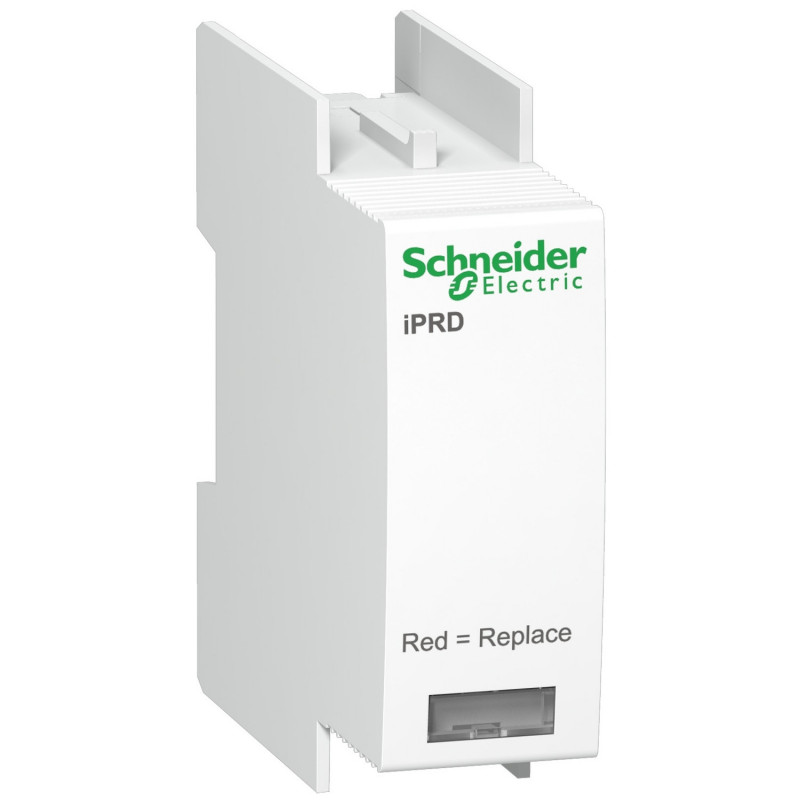

Cartouche pour Parafoudre unipolaire Schneider A9L40102
Cete cartouche pour parafoudre 1P de type 2 est installée en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Elle est positionnée en aval du disjoncteur de branchement.
La cartouche pour parafoudre modulaire Schneider A9L40102 est une cartouche pour parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Cette cartouche pour parafoudre dispose d'un courant nominal de décharge de 15kA. Elle dispose également d'un courant max de décharge de 40kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
L'essentiel sur la cartouche pour parafoudre Schneider A9L40102
- Courant nominal de décharge In = 15kA
- Courant max de décharge Imax= 40kA
- Type 2
- cartouche pour parafoudre auto protégé : Non
- Report de signalisation : Oui
Caractéristiques principales du Cartouche pour Parafoudre unipolaire Schneider de référence A9L40102 :
- Gamme : Cartouche
- Nom de l'appareil : C40-350
- type de parafoudre : Réseau de distribution électrique
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV
- Schéma de liaison à la terre : TNTT
- [Ue] tension assignée d'emploi : 230 V CA 50 Hz
- courant nominal de décharge : 15 kA
- courant de décharge maximal : 40 kA
- [Uc] tension maximale de service permanent : 350 V
- [Up] niveau de protection en tension maximal : <1,4 kV type 2
- signalisation locale : Blanc/rouge repère
- Mode d'installation : Kit enfichable
- Support de montage : Dans module SPD
- Pas de 9 mm : 2
- Hauteur : 57 mm
- Largeur : 18 mm
- Profondeur : 56 mm
- Poids du produit : 0,051 kg
- Couleur : Blanc (RAL 9003)
- Matière : PBT (polybutylène téréphtalate)
- Temps de réponse : < 25 ns
- Type de produit :
- Cartouche pour Parafoudre unipolaire
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRD
- Débrochable :
- Oui
- Polarité :
- 1P
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 40kA
- Courant nominal de décharge :
- 15kA
- Report de signalisation :
- Oui
- Certification :
- Certifié NF
- Pays de fabrication :
- Chine
