A9L20300 Schneider - Parafoudre triphasé de type 2 iPRD20 - 20kA - report de signalisation

* Image(s) non contractuelle(s)

Livraison sous 2 à 3 semaines

A9L20300 Schneider - Parafoudre triphasé de type 2 iPRD20 - 20kA - report de signalisation

69,04 € HT

Réf. fabricant : A9L20300 EAN-13 : 3606480506475 Réf. AE : SCHA9L20300

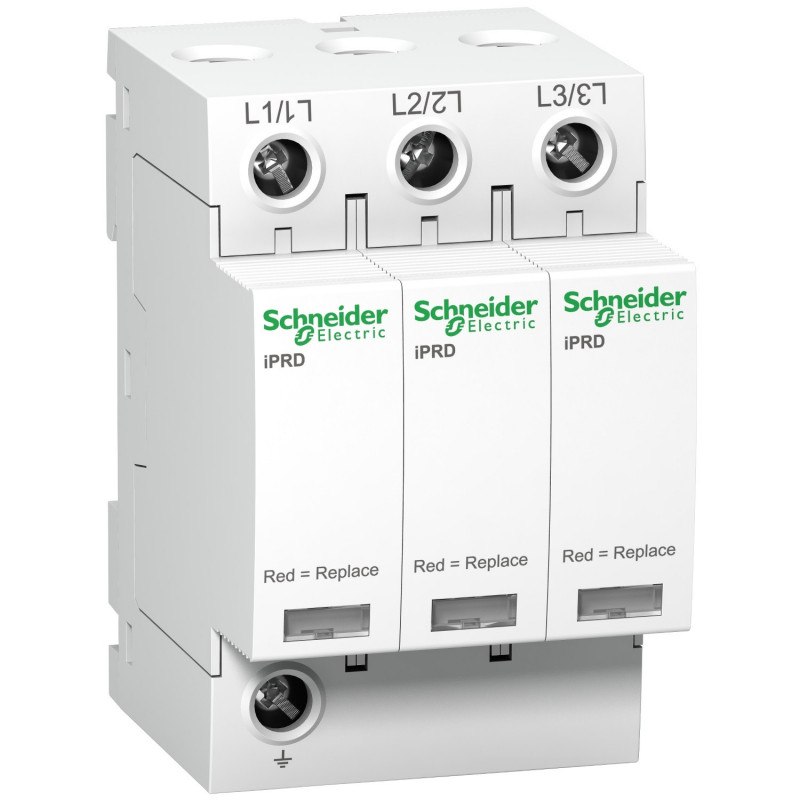

Parafoudre triphasé Schneider A9L20300

Ce parafoudre 3P de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.

Le parafoudre modulaire Schneider A9L20300 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)

Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.

Ce parafoudre dispose d'un courant nominal de décharge de 5kA. Il dispose également d'un courant max de décharge de 20kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.

Ce dispositif est connecté au circuit par un système de connexion à vis.

L'essentiel sur le parafoudre Schneider A9L20300

Courant nominal de décharge In = 5kA
Courant max de décharge Imax= 20kA
Type 2
parafoudre auto protégé : Non
Report de signalisation : Oui
Parafoudre débrochable (cartouches remplaçables)

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Parafoudre triphasé
Type de connexion :: À vis
Type de parafoudre :: Type 2
Gamme :: Acti9
Famille :: iPRD20
Débrochable :: Oui
Polarité :: 3P
Auto-protégé :: Non
Courant maximal de décharge :: 20kA
Courant nominal de décharge :: 5kA
Report de signalisation :: Oui
Certification :: Certifié NF
Pays de fabrication :: Chine
actif_MKP :: 1

Total

69.04 € HT

82.85 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Parafoudre triphasé Schneider de référence A9L20300 :

Gamme : Acti 9

Nom du produit : Acti 9 iPRD

Type de produit ou équipement : Parafoudre à cartouche débrochable

Nom de l'appareil : IPRD20

Application : Distribution

Description des pôles : 3P

signalisation à distance : Sans

type de parafoudre : Réseau de distribution électrique

Schéma de liaison à la terre : TN-CIT 230

Complémentaires classe de parafoudre : Type 2

technologie du parafoudre : MOV + GDT

[Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz

[In] nominal discharge current : Common mode: 5 kA (L/PE)Common mode: 5 kA (N/PE)Mode différentiel: 5 kA (L/N)

[Imax] maximum discharge current : Common mode: 20 kA L/PECommon mode: 20 kA N/PEMode différentiel: 20 kA L/N

[Uc] tension maximale de service permanent : Mode commun: 260 V N/PEMode commun: 350 V L/PEMode différentiel: 350 V L/N

[Up] niveau de protection en tension maximal : Mode différentiel <1,1 kV type 2 L/NMode commun <1,4 kV type 2 N/PE

[Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité

type de sectionneur : Disjoncteur associé iC60N 20 A courbe C - Icu 10 kADisjoncteur associé iC60H 20 A courbe C - Icu 15 kADisjoncteur associé iC60L 20 A courbe C - Icu 25 kADisjoncteur associé NG125H 63 A courbe C - Icu 36 kADisjoncteur associé NG125L 63 A courbe C - Icu 50 kAFusible à associer gG 40 A - Icu 15 kAFusible à associer gG 80 A - Icu 50 kA
