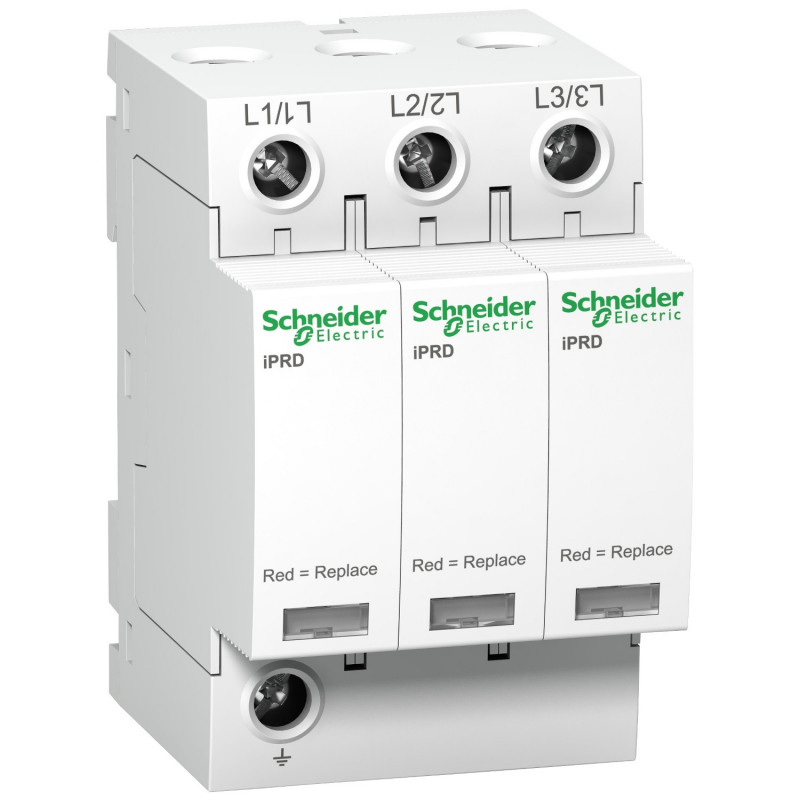

A9L65321 Schneider - Parafoudre triphasé de type 2 iPRD65r - 65kA - report de signalisation
98,33 € HT
Réf. fabricant : A9L65321
EAN-13 : 3606480801648
Réf. AE : SCHA9L65321
Parafoudre triphasé Schneider A9L65321
Ce parafoudre 3P de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Schneider A9L65321 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Ce parafoudre dispose d'un courant nominal de décharge de 20kA. Il dispose également d'un courant max de décharge de 65kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Schneider A9L65321
- Courant nominal de décharge In = 20kA
- Courant max de décharge Imax= 65kA
- Type 2
- parafoudre auto protégé : Non
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Parafoudre triphasé Schneider de référence A9L65321 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iPRD
- Type de produit ou équipement : Parafoudre à cartouche débrochable
- Nom de l'appareil : IPRD65r
- Application : Distribution
- Description des pôles : 3P
- signalisation à distance : Avec
- composition de contacts de signalisation : 1 SD (1 C/O)
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : IT
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV
- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Common mode: 20 kA (L/PE)
- [Imax] maximum discharge current : Mode commun: 65 kA L/PE
- [Uc] tension maximale de service permanent : Mode commun: 460 V L/PE
- [Up] niveau de protection en tension maximal : Mode commun <2,3 kV type 2 L/PE
- [Ut] surtension temporaire : 337 V L/N 5 s tenue1455 V L/PE 200 ms mode de défaillance en sécurité1455 V N/PE 200 ms mode de défaillance en sécurité
- type de sectionneur : Associated circuit breaker iC60L 25 A curve C - Icu 25 kADisjoncteur associé NG125H 100 A courbe C - Icu 36 kADisjoncteur associé NG125L 100 A courbe C - Icu 50 kAFusible à associer gG 80 A - Icu 50 kA
- [Isccr] short-circuit current rating : 50 kA
- [Isccr] short-circuit current rating : double fault : 5 kA 415 V Ph/Ph
- tension circuit de signalisation : 0,25 A/250 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 6
- Hauteur : 85 mm
- Largeur : 54 mm
- Profondeur : 69 mm
- Poids du produit : 340 g
- Couleur : White (RAL 9003)
- Temps de réponse : <= 25 ns
- [Ipe] Ground residual current : 0,6 mA
- Type de raccordement : Borne du type à cage (haut ou bas) 2,5?25 mm² rigideBorne du type à cage (haut ou bas) 4?16 mm² soupleBorne du type à cage (haut ou bas) 4?16 mm² flexible avec embout
- Longueur de dénudage des fils : 14 mm
- couple de serrage : 3,5 N.m
- Type de produit :
- Parafoudre triphasé
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRD65r
- Débrochable :
- Oui
- Polarité :
- 3P
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 65kA
- Courant nominal de décharge :
- 20kA
- Report de signalisation :
- Oui
- Pays de fabrication :
- Chine
