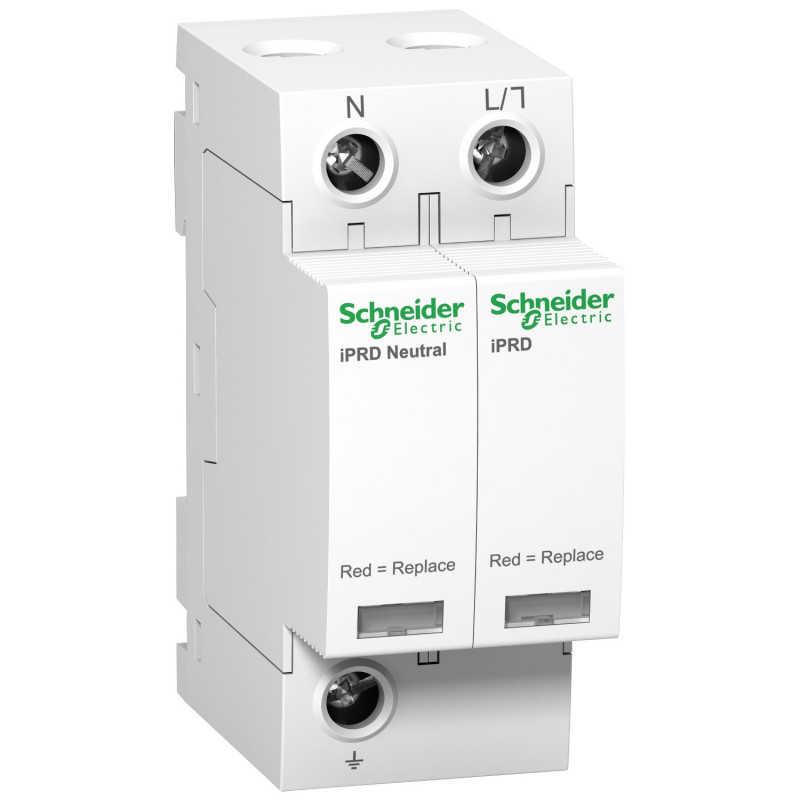

A9L65501 Schneider - Parafoudre phase neutre de type 2 iPRD65r - 65kA - report de signalisation
67,31 € HT
Réf. fabricant : A9L65501
EAN-13 : 3606480506291
Réf. AE : SCHA9L65501
Parafoudre phase neutre Schneider A9L65501
Ce parafoudre 1P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Schneider A9L65501 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Ce parafoudre dispose d'un courant nominal de décharge de 20kA. Il dispose également d'un courant max de décharge de 65kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Schneider A9L65501
- Courant nominal de décharge In = 20kA
- Courant max de décharge Imax= 65kA
- Type 2
- parafoudre auto protégé : Non
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Parafoudre phase neutre Schneider de référence A9L65501 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iPRD
- Type de produit ou équipement : Parafoudre à cartouche débrochable
- Nom de l'appareil : IPRD65r
- Application : Distribution
- Description des pôles : 1P + N
- signalisation à distance : Avec
- composition de contacts de signalisation : 1 SD (1 C/O)
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TN-STT
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV + GDT
- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Common mode: 20 kA (L/PE)Common mode: 20 kA (N/PE)Mode différentiel: 20 kA (L/N)
- [Imax] maximum discharge current : Mode commun: 65 kA L/PEMode commun: 65 kA N/PEMode différentiel: 65 kA L/N
- [Uc] tension maximale de service permanent : Mode commun: 260 V N/PEMode commun: 350 V L/PEMode différentiel: 350 V L/N
- [Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 N/PEMode différentiel <1,5 kV type 2 L/N
- [Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue1453 V L/PE 200 ms safe failure mode
- type de sectionneur : Associated circuit breaker IC60N 50 A curve C - Icu 10 kAAssociated circuit breaker iC60H 50 A curve C - Icu 15 kAAssociated circuit breaker NG125N 50 A curve C - Icu 25 kADisjoncteur associé NG125H 100 A courbe C - Icu 36 kADisjoncteur associé NG125L 100 A courbe C - Icu 50 kAFusible à associer gG 80 A - Icu 50 kA
- [Isccr] short-circuit current rating : 50 kA
- tension circuit de signalisation : 0,25 A/250 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 4
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 69 mm
- Poids du produit : 0,238 kg
- Couleur : White (RAL 9003)
- Temps de réponse : <= 25 ns
- [Ipe] Ground residual current : 0,003 mA0,6 mA
- Type de raccordement : Borne du type à cage (dessous) 2,5?35 mm²Borne du type à cage (partie supérieure) 2,5?35 mm²
- couple de serrage : 2.5 N.m
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Parafoudre phase neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRD65r
- Débrochable :
- Oui
- Polarité :
- 1P+N
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 65kA
- Courant nominal de décharge :
- 20kA
- Report de signalisation :
- Oui
- Pays de fabrication :
- Chine
- Garantie :
- 18 mois
Questions
 Daniel le 06/03/2024 |
Question : Bonjour, Pouvez-vous me confirmer que le parafoudre A9L65501 Schneider est bien prévu pour une installation monophasé. Merci d’avance Cordialement Daniel Velle |
Réponse : Bonjour, Le parafoudre A9L65501 est prévu pour une installation en monophasé, il est également muni d'un report de signalisation. N'hésitez pas à nous contacter au 0299696941 pour de plus amples informations, L'équipe achat-electrique.com |
|
| Jean-Pierre le 28/04/2023 |
Question : Bonjour, Je suis intéressé par le parafoudre A9L65501 Schneider. Quelle disjoncteur faut il ajouter pour qu'il soit auto protégé. Je vous remercie |
Réponse : Bonjour, Conformément à la fiche technique du fabriquant, il faut protéger le parafoudre avec un disjoncteur de type iC60N 50A courbe C, dans ce cas, pour ce produit nous vous conseillons la référence A9F74250 Il faudra aussi bien respecter le montage selon les préconisations fabricant dont la notice de montage est disponible sur le site du fabricant. N'hésitez pas à nous appeler au 02.99.69.69.41 pour des explications plus détaillées, Cordialement,
L'équipe Achat-Electrique |
|
