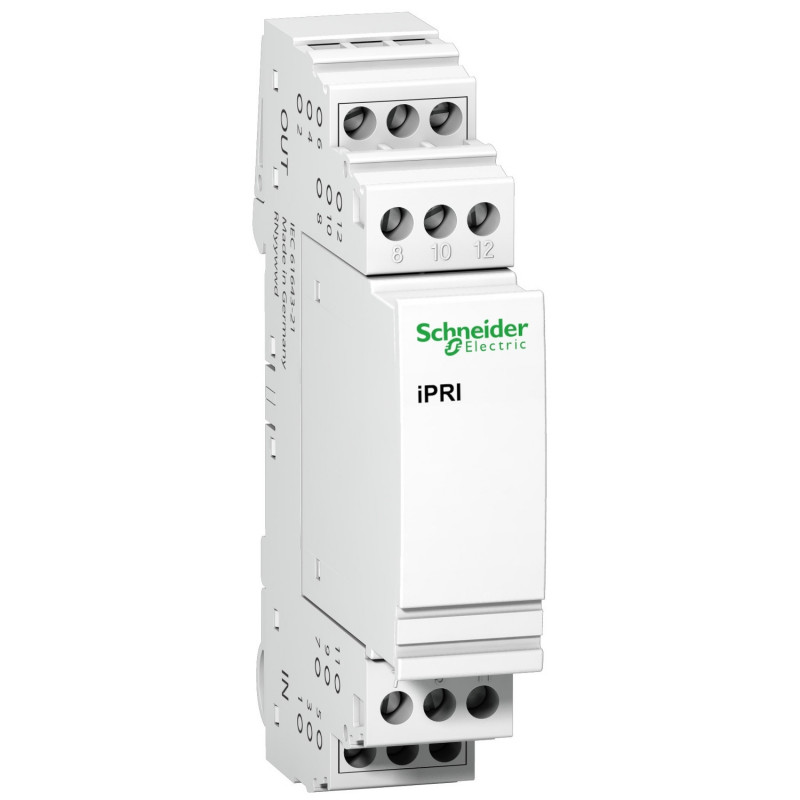

A9L16339 Schneider - Parafoudre de type 2 iPRI - 18kA

Schneider
120,00 € HT
Réf. fabricant : A9L16339 EAN-13 : 3606480383526 3606480383526 Réf. AE : SCHA9L16339 SCHA9L16339

Parafoudre Schneider A9L16339

Ce parafoudre de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.

Le parafoudre modulaire Schneider A9L16339 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100).

Ce dispositif de protection contre la foudre n'inclut pas d'indicateur d'état de fin de vie en façade du parafoudre.

Ce parafoudre dispose d'un courant nominal de décharge de 10kA. Il dispose également d'un courant max de décharge de 18kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.

Ce dispositif est connecté au circuit par un système de connexion à vis.

L'essentiel sur le parafoudre Schneider A9L16339

  • Courant nominal de décharge In = 10kA
  • Courant max de décharge Imax= 18kA
  • Type 2
  • parafoudre auto protégé : Non
  • Report de signalisation : Non
  • Parafoudre non débrochable (à remplacer intégralement)
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Parafoudre
Type de connexion :
À vis
Type de parafoudre :
Type 2
Gamme :
Acti9
Famille :
iPRI
Débrochable :
Non
Auto-protégé :
Non
Courant maximal de décharge :
18kA
Courant nominal de décharge :
10kA
Report de signalisation :
Non
Pays de fabrication :
Allemagne
Total
120.00 € HT
144.00 € TTC

Caractéristiques principales du Parafoudre Schneider de référence A9L16339 :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iPRI
  • Nom de l'appareil : IPRI
  • Type de produit ou équipement : Parafoudre
  • nombre de lignes protégées : 4
  • type de parafoudre : Protection de signal
  • Complémentaires signalisation à distance : Sans
  • technologie du parafoudre : GDT
  • [In] courant assigné d'emploi : 0,3 A à 45 °C
  • [Ue] tension assignée d'emploi : 48 V CC
  • courant nominal de décharge : Mode commun: 20 kA (L/PE)
  • [Iimp] courant de choc : 70 A
  • [Uc] tension maximale de service permanent : Mode commun: 37 V CA L/PEMode commun: 53 V CC L/PEMode différentiel: 37 V CA L/NMode différentiel: 53 V CC L/N
  • [Up] niveau de protection en tension maximal : Mode commun <70 V type 2 L/PEMode différentiel <70 V type 2 L/N
  • limites de la tension de sortie : Mode commun: < 70 V à 1 kV/µs
  • [I total] courant total de décharge : 20 kA
  • signalisation locale : électrique
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN symétrique 35 mm
  • Pas de 9 mm : 2
  • Hauteur : 90 mm
  • Largeur : 18 mm
  • Profondeur : 66 mm
  • Poids du produit : 65 g
  • Couleur : Blanc
  • Matière : PA6
  • Temps de réponse : < 1 ns
  • Type de raccordement : Borniers à vis-étrier0,2?4 mm² rigideBorniers à vis-étrier0,2?2,5 mm² soupleBorniers à vis-étrier0,2?2,5 mm² flexible avec embout
  • Longueur de dénudage des fils : 8 mm
  • couple de serrage : 0,8 N.m
Type de produit :
Parafoudre
Type de connexion :
À vis
Type de parafoudre :
Type 2
Gamme :
Acti9
Famille :
iPRI
Débrochable :
Non
Auto-protégé :
Non
Courant maximal de décharge :
18kA
Courant nominal de décharge :
10kA
Report de signalisation :
Non
Pays de fabrication :
Allemagne
Fiche technique du produit :
Notice du produit :
Plans du produit :
