412211 Legrand - Parafoudre triphasé + neutre de type 2 autoprotégé - 20kA - report de signalisation

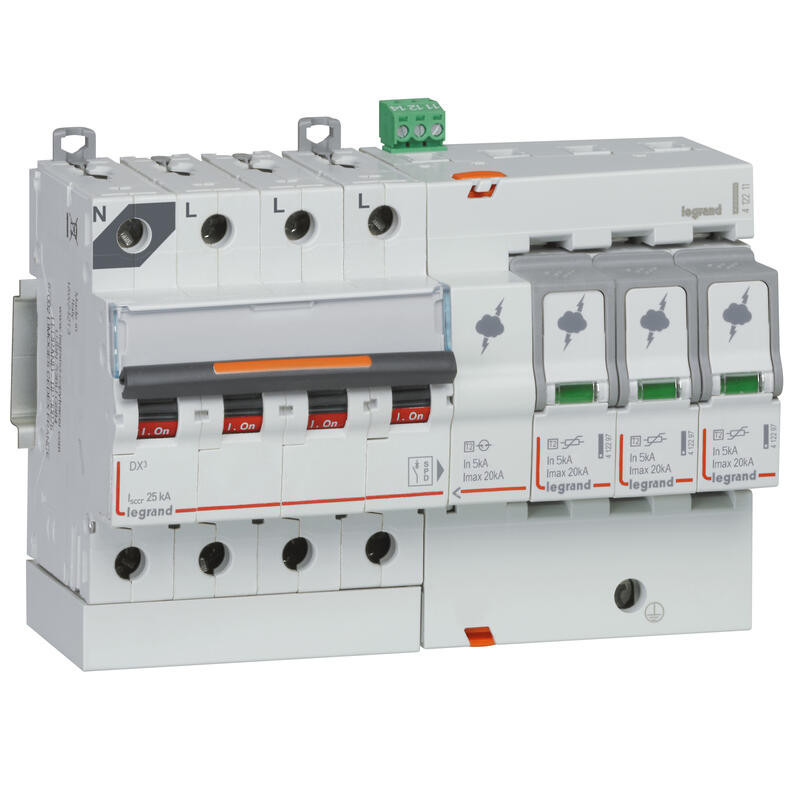

Parafoudre triphasé + neutre Legrand 412211
Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Legrand 412211 est un parafoudre auto protégé avec disjoncteur intégré. Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre. cet indicateur est vert quand le parafoudre est en fonction et il est en orange quand la cartouche est à remplacer
Ce parafoudre dispose d'un courant nominal de décharge de 5 kA . Il dispose également d'un courant max de décharge de 20kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Legrand 412211
- Courant nominal de décharge In = 5 kA
- Courant max de décharge Imax= 20kA
- Type 2
- parafoudre auto protégé : Oui
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Forme de réseau CC
-
Non
Forme de réseau IT
-
Non
Forme de réseau TN
-
Non
Forme de réseau TN-C
-
Non
Forme de réseau TN-C-S
-
Non
Forme de réseau TN-S
-
Oui
Forme de réseau TT
-
Oui
Autre forme de réseau
-
Non
Nombre de conducteurs (sans mise à la terre)
-
4
Courant de décharge nominal (8/20)
-
5 kA
Courant de choc de décharge max. (8/20)
-
5 kA
Tension nominale CA
-
400 V
Tension continue la plus élevée CA
-
320 V
Niveau de protection
-
2.5 kV
Niveau de protection L-N
-
1.4 kV
Niveau de protection N-PE
-
1.2 kV
Fusible auxiliaire intégré
-
Oui
Type de montage
-
profilé chapeau 35 mm
Taille
-
8 TE
Section de conducteur rigide max. (monofilaire/multifilaire)
-
35 mm²
Section de conducteur flexible max. (fil fin)
-
25 mm²
Avec contact de signalisation à distance
-
Oui
Signalisation au niveau de l'appareil
-
optique
Classe d'essai type 2
-
Oui
Classe de protection (IP)
-
IP20
Largeur hors tout
-
142.4 mm
Hauteur hors tout
-
96.5 mm
Profondeur/longueur hors tout
-
77.5 mm
Résistance aux chocs (IK)
-
IK04
Temperature d'utilisation /d'installation
-
-25 - 70 °C
Temperature de stockage
-
-40 - 70 °C
Tension d'alimentation
-
230 - 415 V
Fréquence d'alimentation
-
50 - 60 Hz
Sens de l'alimentation électrique
-
Par le haut
Indication de repérage des bornes de raccordement
-
Oui
Couleur
-
gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Type de borne
-
borne à vis
Capacité des bornes
-
6 - 35 mm²
Type de connexion
-
Cable
Equipé d'un porte étiquette
-
Oui
- Type de produit :
- Parafoudre triphasé + neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Débrochable :
- Oui
- Polarité :
- 3P+N
- Auto-protégé :
- Oui
- Courant maximal de décharge :
- 20kA
- Courant nominal de décharge :
- 5kA
- Report de signalisation :
- Oui
