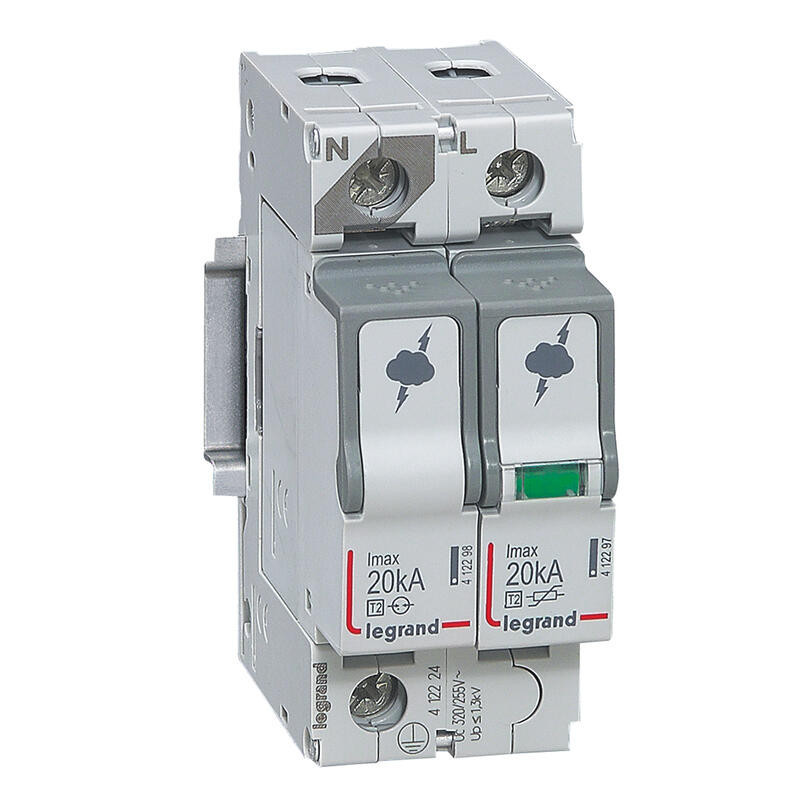

412224 Legrand - Parafoudre phase neutre de type 2 débrochable - 20 kA - report de signalisation
Parafoudre phase neutre Legrand 412224
Ce parafoudre 1P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Legrand 412224 est un parafoudre sans disjoncteur intégré, il convient donc de le protéger par un disjoncteur 1P+N 20A. Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre. cet indicateur est vert quand le parafoudre est en fonction et il est en orange quand la cartouche est à remplacer
Ce parafoudre dispose d'un courant nominal de décharge de 5 kA . Il dispose également d'un courant max de décharge de 20 kA , Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Legrand 412224
- Courant nominal de décharge In = 5 kA
- Courant max de décharge Imax= 20 kA
- Type 2
- parafoudre auto protégé : Non
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Forme de réseau IT
-
Non
Forme de réseau TN
-
Non
Forme de réseau TN-C
-
Non
Forme de réseau TN-C-S
-
Non
Forme de réseau TN-S
-
Non
Forme de réseau TT
-
Oui
Autre forme de réseau
-
Non
Nombre de conducteurs (sans mise à la terre)
-
2
Courant de décharge nominal (8/20)
-
5 kA
Tension nominale CA
-
230 V
Tension continue la plus élevée CA
-
320 V
Niveau de protection L-N
-
1.2 kV
Niveau de protection N-PE
-
1.5 kV
Fusible auxiliaire intégré
-
Non
Type de montage
-
profilé chapeau 35 mm
Taille
-
2 TE
Section de conducteur rigide max. (monofilaire/multifilaire)
-
35 mm²
Section de conducteur flexible max. (fil fin)
-
25 mm²
Avec contact de signalisation à distance
-
Non
Signalisation au niveau de l'appareil
-
optique
Classe d'essai type 2
-
Oui
Classe de protection (IP)
-
IP20
- Type de produit :
- Parafoudre phase neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Débrochable :
- Oui
- Polarité :
- 1P+N
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 20kA
- Courant nominal de décharge :
- 5kA
- Report de signalisation :
- Oui
