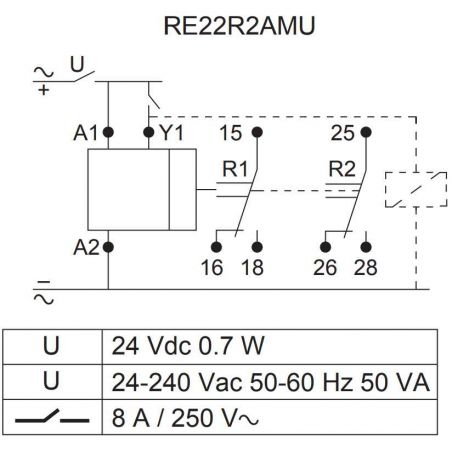

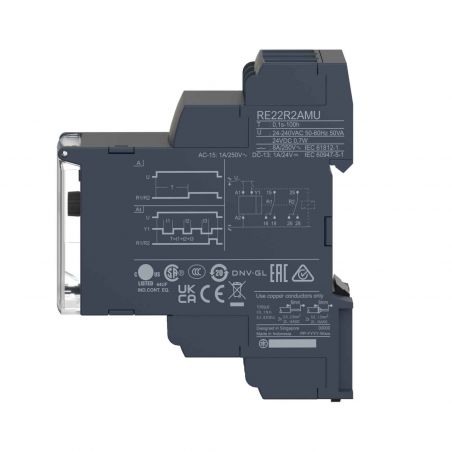

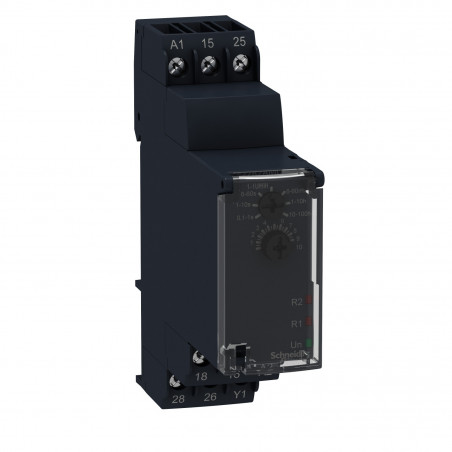

RE22R2AMU Schneider - Relais temporisé - 2OF (inverseur) - A At - 1s à 100h - 24VDC/24V à 240VAC - Zelio Time
Réf. fabricant : RE22R2AMU
EAN-13 : 3606480676567
3606480676567
Réf. AE : SCHRE22R2AMU
SCHRE22R2AMU
Relais temporisé 2OF - Zelio Time - Schneider Electric RE22R2AMU
Ce relais de puissance fait partie de la gamme Zelio Time de chez Schneider Electric.
Les Contacts 2OF (inverseur) du relais sont actionnés par une bobine de tension 24V à 240Vca + 24Vcc.
De format modulaire le relais RE22R2AMU se monte sur rail DIN.
Les fonctions du relais temporisé RE22R2AMU de chez Schneider Electric
- 65V à 260V ca-cc
- Gamme de temps : 1s-100h
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais temporisé Schneider de référence RE22R2AMU :
- Gamme de produit : Harmony Timer Relays
- Type de produit ou équipement: Dual function relay
- Type de sortie numérique: Relais
- Nom de l'appareil: RE22
- courant de sortie nominal: 8 A
- Complémentaires Description des contacts: 2 "O/F" contact temporisé
- Type de temporisation: Power on-delay
- Plage de temporisation: 1?10 min10?100 H1?10 s0,1?1 s6?60 s6?60 min1?10 H
- Type de commande: Bouton rotatif face avant
- [Us] tension d'alimentation: 24?240 V CA24 V DC
- Plage d'utilisation en tension: 0,85 à 1,1 Us
- Fréquence d'alimentation: 50...60 Hz +/- 5 %
- Mode de raccordement: Bornes à vis, 2 x 1,5 mm² avec emboutBornes à vis, 2 x 2,5 mm² sans embout
- couple de serrage: 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier: Auto-extinguible
- Précision de répétition: +/- 0,5% se conformer à CEI 61812-1
- Dérive en température: +/- 0,05 %/°C
- Dérive en tension: +/- 0,2 %/V
- Réglage exact du temps de retard: +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1
- Largeur d'impulsion du signal de commande: 30 ms100 ms under load
- Résistance d'isolement: 100 M? à 500 V CC se conformer à CEI 60664-1
- Temps de récupération: 120 ms sur désexcitation
- Immunité aux micro-coupures: 10 ms
- Puissance consommée en VA: 50 VA à 240 V CA
- Puissance consommée en W: 0,7 W à 24 V CC
- Pouvoir de coupure: 2000 VA
- Courant commuté minimum: 10 mA à 5 V
- Courant commuté maximum: 8 mA
- Tension de coupure maximale: 250 V
- Durée de vie électrique: 100000 cycle pour résistive charge, 8 A à 250 V, AC
- Endurance mécanique: 10000000 cycle
- Tension assignée de tenue aux chocs: 5 kV for 1.2?50 µs conforming to IEC 60664-15 kV se conformer à CEI 61812-1
- Délai de mise sous tension: 100 ms
- Données de fiabilité de la sécurité: MTTFd = 182,6 annéesB10d = 170000
- Position de montage: Toutes positions par rapport au plan de montage vertical normal
- Support de montage: Rail DIN 35 mm se conformer à EN/CEI 60715
- Etat LED: Vert LED (flash) pour chronométrage en coursVert LED (fixe) pour puissance ONJaune LED pour relais alimenté
- Largeur: 22,5 mm
- Poids du produit: 0,09 kg
- Type de produit :
- Relais temporisé
- Type de contact :
- 2OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Time
- Format :
- Modulaire
- Tension de la bobine :
- 24V à 240Vca + 24Vcc
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
- Durée de temporisation :
- 1s-100h
