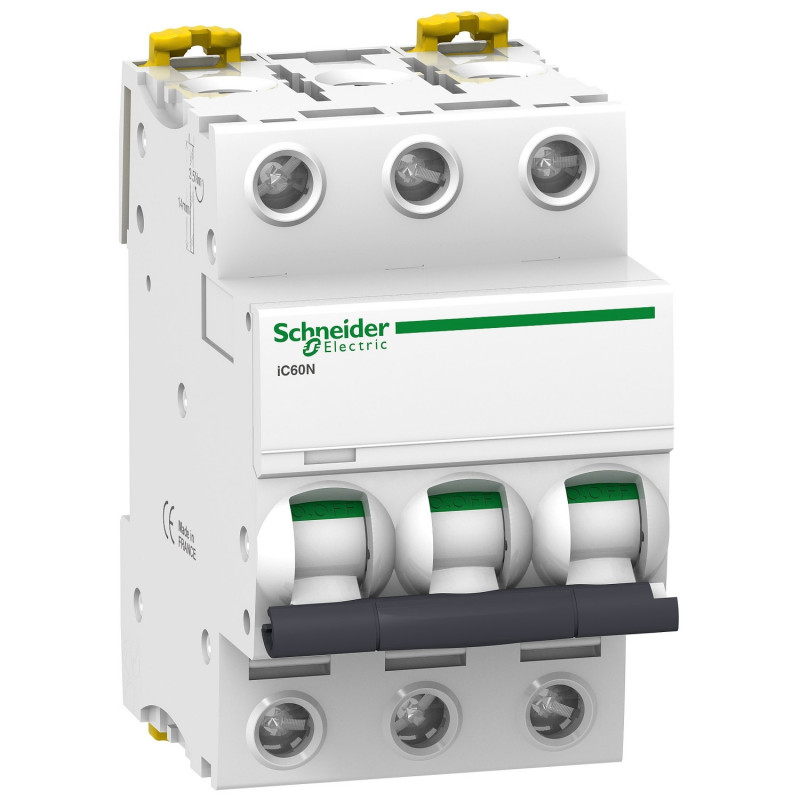

A9F74332 - Disjoncteur triphasé 3P 32A Courbe C - 3 modules - 10kA - Schneider Electric Acti9 iC60N
20,86 € HT
Réf. fabricant : A9F74332
EAN-13 : 3606480079689
Réf. AE : SCHA9F74332
Disjoncteur 3P 32A Courbe C - Schneider A9F74332
Ce disjoncteur triphasé de calibre 32A est équipé de bornes à vis.
Issu de la gamme Acti9 IC60N de chez Schneider Electric, ce disjoncteur assure un pouvoir de coupure de 6kA selon la norme NF EN60898-1 (résidentiel) et de 10kA selon la norme NF EN60947-2 (tertiaire et industrie). Pour une tension nominale 380V.
Le disjoncteur A9F74332 occupe 3 modules de 18 mm sur votre tableau électrique.
Ce disjoncteur est fabriqué par Schneider Electric et bénéficie d'une certification CE.
Les points clés du disjoncteur A9F74332
- Certifié CE
- Pouvoir de coupure : 6kA, 10kA
- Bornes à vis
- Fonctionne sur une tension 380V
- Calibre 32A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de iC60N - disjoncteur miniature - 3P - 32A - courbe C :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60N
- Description des pôles: 3P
- Nombre de pôles protégés: 3
- In courant assigné d'emploi: 32 A
- Type de réseau:
- CA
- CC
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
- 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 10 kA Icu à <= 180 V CC conforme à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui conforme à EN 60898-1
- Oui conforme à EN 60947-2
- Oui conforme à CEI 60898-1
- Oui conforme à CEI 60947-2
- Normes:
- EN 60898-1
- CEI 60947-2
- EN 60947-2
- CEI 60898-1
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
- 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
- 10 kA 100 % se conformer à CEI 60947-2 - 125…180 V CC
- 10 kA 100 % se conformer à EN 60947-2 - 125…180 V CC
- Classe de limitation:
- 3 se conformer à EN 60898-1
- 3 se conformer à CEI 60898-1
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV conforme à EN 60947-2
- 6 kV conforme à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 6
- Hauteur: 85 mm
- largeur: 54 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,375 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1…35 mm² rigide
- Terminal simple (haut ou bas) 1…25 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 3,5 N.m haut ou bas
- Protection différentielle: Bloc séparé
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 conforme à EN 60947-2
- 3 conforme à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35…70 °C
- Température ambiante de stockage: -40…85 °C
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur tripolaire - Disjoncteur triphasé
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- IC60N
- Calibre :
- 32A
- Courbe :
- Courbe C
- Encombrement :
- 3 modules
- Polarité :
- 3P
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 380V
- Certification :
- Certifié CE
- Garantie :
- 18 mois
Questions
 Manuel le 03/07/2023 |
Question : Bonjour, J’ai besoin d’une information technique concernant le disjoncteur. Le symbole indique disjoncteur et sectionneur. Est ce que le disjoncteur fait donc office de sectionneur de circuit comme un interrupteur sectionneur? Par avance merci pour votre réponse Meilleures salutations Manuel villegas |
Réponse : Bonjour, |
|
