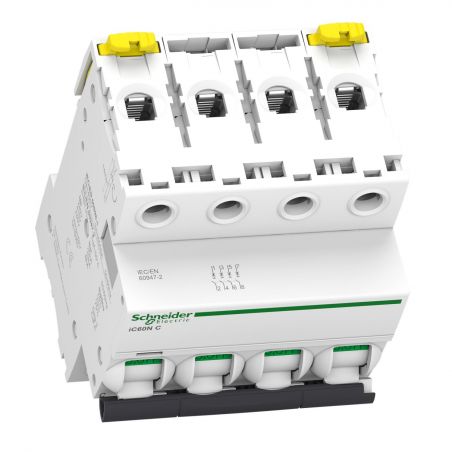

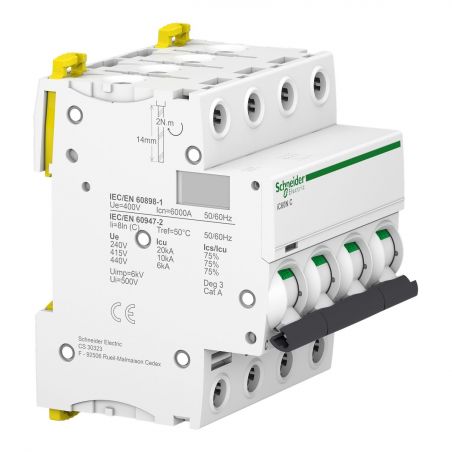

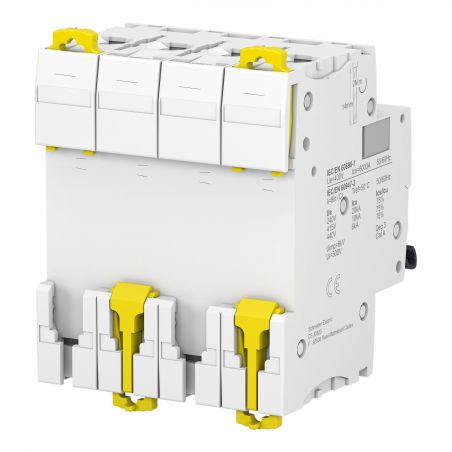

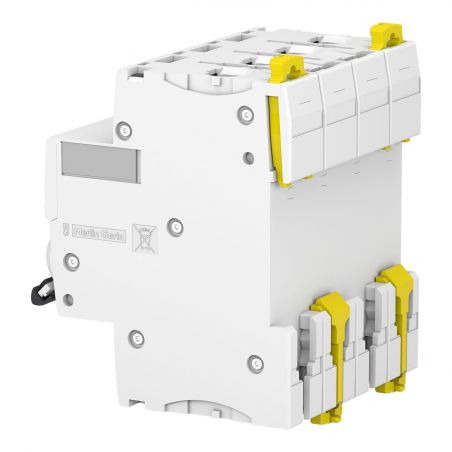

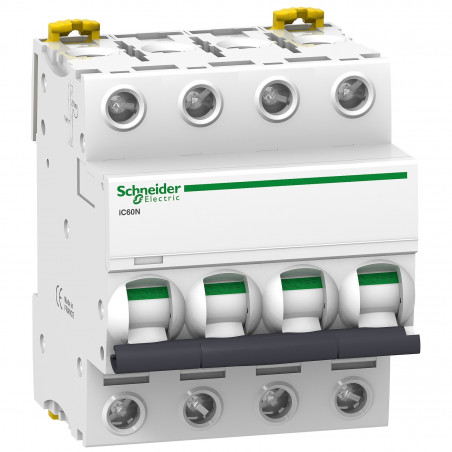

A9F74420 - Disjoncteur tétrapolaire 4P 20A Courbe C - 4 modules - 10kA - Schneider Electric Acti9 iC60N

Caractéristiques principales de Disjoncteur, Acti9 iC60N, 4P, 20 A, courbe C, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) :

Principales

• Application: Distribution
• Gamme: Acti9
• Nom du produit: Acti9 iC60
• Type de produit ou équipement: Disjoncteur miniature
• Nom de l'appareil: iC60N
• Description des pôles: 4P
• Nombre de pôles protégés: 4
• In courant assigné d'emploi: 20 A
• Type de réseau:
  • CC
  • CA
• Type de déclencheur: Thermique-magnétique
• Courbe de déclenchement: C
• Pouvoir de coupure:
  • 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
  • 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 10 kA Icu à <= 250 V CC conforme à EN/CEI 60947-2
  • 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
• Catégorie d'emploi:
  • Catégorie A se conformer à EN 60947-2
  • Catégorie A se conformer à CEI 60947-2
• Aptitude au sectionnement:
  • Oui conforme à EN 60898-1
  • Oui conforme à EN 60947-2
  • Oui conforme à CEI 60898-1
  • Oui conforme à CEI 60947-2
• Normes:
  • CEI 60898-1
  • EN 60947-2
  • EN 60898-1
  • CEI 60947-2

Complémentaires

• Fréquence du réseau: 50/60 Hz
• Déclenchement magnétique: 8 x In +/- 20 %
• [Ics] pouvoir assigné de coupure de service:
  • 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
  • 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
  • 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
  • 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
  • 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
  • 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
  • 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
  • 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
  • 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
  • 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
  • 10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC
  • 10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
• Classe de limitation:
  • 3 se conformer à EN 60898-1
  • 3 se conformer à CEI 60898-1
• [Ui] tension assignée d'isolement:
  • 500 V CA 50/60 Hz se conformer à EN 60947-2
  • 500 V CA 50/60 Hz se conformer à CEI 60947-2
• [Uimp] tension assignée de tenue aux chocs:
  • 6 kV conforme à EN 60947-2
  • 6 kV conforme à CEI 60947-2
• Coupure pleinement apparente: Oui
• Type de commande: Par maneton
• Indication de tension: Signalisation de déclenchement
• Mode d'installation: Fixe
• Support de montage: Rail DIN
• Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
• Pas de 9 mm: 8
• Hauteur: 85 mm
• largeur: 72 mm
• Profondeur: 78,5 mm
• Poids du produit: 0,5 kg
• Couleur: Blanc
• Endurance mécanique: 20000 cycle
• Durée de vie électrique: 10000 cycle
• Mode de raccordement:
  • Terminal simple (haut ou bas) 1…25 mm² rigide
  • Terminal simple (haut ou bas) 1…16 mm² souple
• Longueur de dénudage des fils: 14 mm for haut ou bas connection
• Couple de serrage: 2 N.m haut ou bas
• Protection différentielle: Bloc séparé

Environnement

• Degré de protection IP:
  • IP20 conforming to CEI 60529
  • IP20 conforming to EN 60529
• Degré de pollution:
  • 3 conforme à EN 60947-2
  • 3 conforme à CEI 60947-2
• Catégorie de surtension: IV
• Tropicalisation: 2 se conformer à CEI 60068-1
• Humidité relative: 95 % à 55 °C
• Altitude de fonctionnement: 0...2000 m
• Température de l'air ambiant en fonctionnement: -35…70 °C
• Température ambiante de stockage: -40…85 °C
