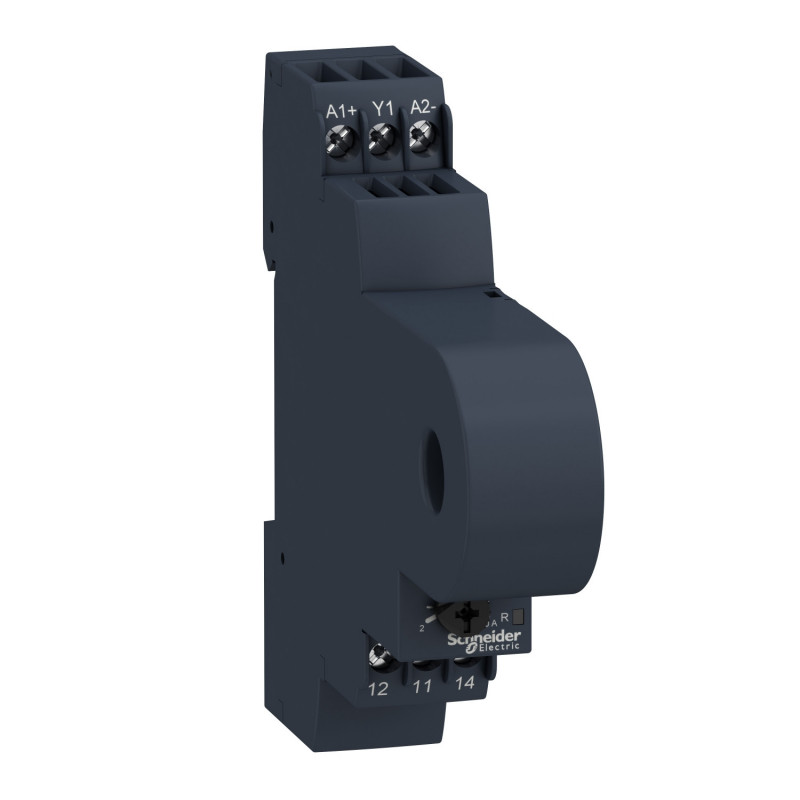

RM17JC00MW Schneider - Relais sur intensité 2 à 20A transfo intégré - Zelio Control
80,01 € HT
Réf. fabricant : RM17JC00MW
EAN-13 : 3389119405034
Réf. AE : SCHRM17JC00MW
Relais de contrôle de courant 1OF (inverseur) - Zelio Control - Schneider RM17JC00MW
Ce relais de contrôle d'intensité fait partie de la gamme Zelio Control de chez Schneider Electric et permet le contrôle d'intensité sur une plage de 2A à 20A.
Ce relais dispose de contact 1OF (inverseur). Transformateur TOR intégré.
Les fonctions du relais de contrôle de courant Schneider RM17JC00MW
- Surintensité sans mémoire
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de contrôle de courant Schneider de référence RM17JC00MW :
- Gamme de produit : Harmony Control Relays
- Type de produit ou équipement : Current control relay
- Type de relais : Relais de contrôle de courant
- Nom du relais : RM17JC
- paramètres surveillés par le relais : Détection de surintensité
- time delay : Sans
- Capacité de commutation en VA : 1250 VA
- courant commuté minimum : 10 mA à 5 V CC
- Puissance consommée maximale en VA : 3 VA
- plage de mesure : 2...20 A courant
- Catégorie d'emploi : AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à IEC 60947-5-1AC-15 se conformer à IEC 60947-5-1DC-12 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1DC-14 se conformer à IEC 60947-5-1
- Description des contacts : 1 F/O
- Complémentaires Tension de coupure maximale : 250 V CA/CC
- [Us] tension d'alimentation : 24?240 V CA/CC 50/60 Hz +/- 10 %
- Limites de la tension d'alimentation : 20,4?264 V CA/CC
- operating voltage tolerance : - 15 % + 10 % Un
- Puissance consommée maximale en W : 1 W
- Fréquence circuit de commande : 40 à 70 Hz sinusoïdal
- Contacts de sortie : 1 F/O
- courant de sortie nominal : 5 A
- cycle de mesure maximal : 30 ms cycle de mesure en tant que valeur eff réelle
- hystérésis : 15 % fixe de réglage du seuil
- delay at power up : 0,5 s
- Précision de mesure : +/-10 % de la valeur pleine échelle
- précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée
- erreur de mesure : +/- 0,05 %/°C avec variation de température< 1 % sur la gamme entière avec variation de tension
- temps de réponse : < 200 ms (en cas d'un défaut)
- polarité : Oui CC
- réglage du seuil : 10...100 %
- courant en entrée : 100000 mA permanent à 25 °C300000 mA pas répétitif < 3 s à 25 °C
- Marquage : CE : 73/23/EECCE : CEM 89/336/EEC
- Catégorie de surtension : III se conformer à CEI 60664-1
- résistance d'isolement : > 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664-1
- [Ui] tension d'isolement : 400 V se conformer à CEI 60664-1
- Isolement : Entre alimentation et mesure
- Position de montage : Toutes positions sans
- Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
- couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Signalisation locale : pourpuissance ON LED (vert) pourrelais allumé LED (jaune)
- Support de montage : Rail DIN symétrique 35 mm se conformer à EN/CEI 60715
- Endurance électrique : 100000 cycle
- Endurance mécanique : 30000000 cycle
- vitesse de commande : <= 360 opérations/heure pleine charge
- Matière des contacts : Sans cadmium
- Largeur : 17,5 mm
- Poids du produit : 0,13 kg
- Type de produit :
- Relais de contrôle de courant
- Type de contact :
- 1OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Control
- Format :
- Modulaire
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
Questions
 KOUAKOU KONAN le 23/11/2022 |
Question : CET APPAREIL DISPOSE T-IL D'UN TRANSFORMATEUR DE COURANT INTEGRE OU BIEN ON L'ACCOMPAGNE D'UN TRANSFORMATEUR DE COURANT ( TC ) |
Réponse : Bonjour, |
|
