RM17UB310 Schneider - Relais sur et sous tension triphasé 208 à 480VAC - Zelio Control
search
  • RM17UB310 Schneider - Relais sur et sous tension triphasé 208 à 480VAC - Zelio Control
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

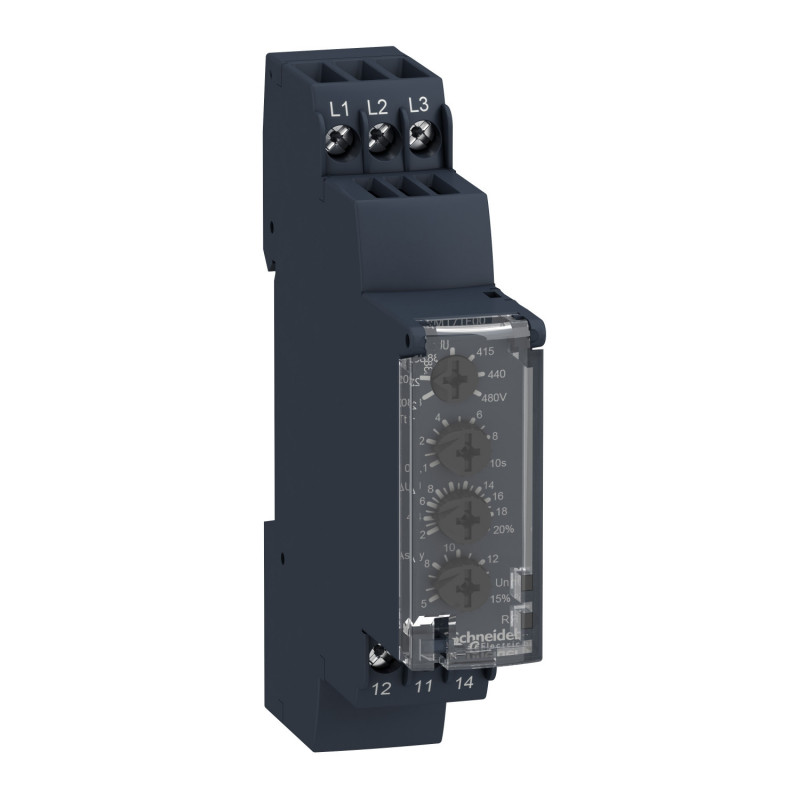

RM17UB310 Schneider - Relais sur et sous tension triphasé 208 à 480VAC - Zelio Control

Schneider
77,57 € HT
Réf. fabricant : RM17UB310 EAN-13 : 3389119405133 3389119405133 Réf. AE : SCHRM17UB310 SCHRM17UB310

Relais de contrôle de tension Zelio Control - 1OF (inverseur) - Schneider Electric RM17UB310

Ce relais de contrôle fait partie de la gamme Zelio Control de chez Schneider Electric. Il permet le contrôle de réseaux triphasés.

Le relais RM17UB310 dispose de contact 1OF (inverseur) et surveille la variation de tension sur une plage de 220 à 480Vca

Les fonctions du relais de contrôle de tension Schneider RM17UB310

  • Sur et sous-tension entre phases
  • Sur et sous-tension entre phases et neutre
  • Absence de phase/neutre
  • Temporisation : 0,3s-30s
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais de contrôle de tension
Type de contact :
1OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Calibre :
5A
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Total
77.57 € HT
93.08 € TTC

Caractéristiques principales du Relais de contrôle de tension Schneider de référence RM17UB310 :


  • Gamme de produit : Harmony Control Relays
  • Type de produit ou équipement : Voltage control relay
  • Type de relais : Relais de contrôle de la tension
  • Application spécifique du produit : Pour alimentation triphasée
  • Nom du relais : RM17UB3
  • paramètres surveillés par le relais : Surtension et sous-tension entre les phases
  • time delay : Réglable 0,3?30 s, 0 + 10 % lors du dépassement du seuil
  • Capacité de commutation en VA : 1250 VA
  • courant commuté minimum : 10 mA à 5 V CC
  • Courant commuté maximum : 5 A CA/CC
  • puissance consommée en VA : 0?22 VA at 400 V AC 50 Hz
  • plage de mesure : 183...528 V tension CA
  • Catégorie d'emploi : AC-12 conforming to IEC 60947-5-1AC-13 conforming to IEC 60947-5-1AC-14 conforming to IEC 60947-5-1AC-15 se conformer à IEC 60947-5-1DC-12 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1DC-14 se conformer à IEC 60947-5-1
  • Description des contacts : 1 F/O
  • Complémentaires Temps de reset : 1500 ms temporisation
  • Tension de coupure maximale : 250 V CA/CC
  • [Us] tension d'alimentation : 208?480 V CA 50/60 Hz +/- 10 %
  • Limites de la tension d'alimentation : 183?528 V CA
  • seuil de détection de tension : 183 V
  • Fréquence circuit de commande : 50...60 Hz +/- 10 %
  • Contacts de sortie : 1 F/O
  • courant de sortie nominal : 5 A
  • cycle de mesure maximal : 150 ms cycle de mesure en tant que valeur eff réelle
  • hystérésis : 2 %
  • delay at power up : 650 ms
  • Précision de mesure : +/-10 % de la valeur pleine échelle
  • précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 1 % pour temporisation
  • erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température
  • temps de réponse : < 200 ms (en cas d'un défaut)
  • Labels qualité : CE
  • Catégorie de surtension : III se conformer à CEI 60664-1
  • résistance d'isolement : > 500 MOhm at 500 V DC conforming to IEC 60255-5> 500 MOhm at 500 V DC conforming to IEC 60664-1
  • [Ui] tension d'isolement : 400 V conforming to IEC 60664-1
  • Position de montage : Toutes positions sans
  • Mode de raccordement : Screw terminals, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) solid without cable endBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2?2 x 2,5 mm² (AWG 24 à AWG 12) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
  • couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
  • Matière du boîtier : Plastique auto-extinguible
  • Signalisation locale : pourpuissance ON LED (vert)LED (yellow) for relay ON
  • Support de montage : 35 mm symmetrical DIN rail conforming to EN/IEC 60715
  • Endurance électrique : 100000 cycle
  • Endurance mécanique : 30000000 cycle
  • vitesse de commande : <= 360 opérations/heure pleine charge
  • Données de fiabilité de la sécurité : B10d = 470000MTTFd = 502,2 années
  • Largeur : 17,5 mm
  • Poids du produit : 0,08 kg
  • Fonctionnalité : Détection de surtension et sous-tension
  • Code de compatibilité : RM17
Type de produit :
Relais de contrôle de tension
Type de contact :
1OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Calibre :
5A
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Fiche technique du produit :
