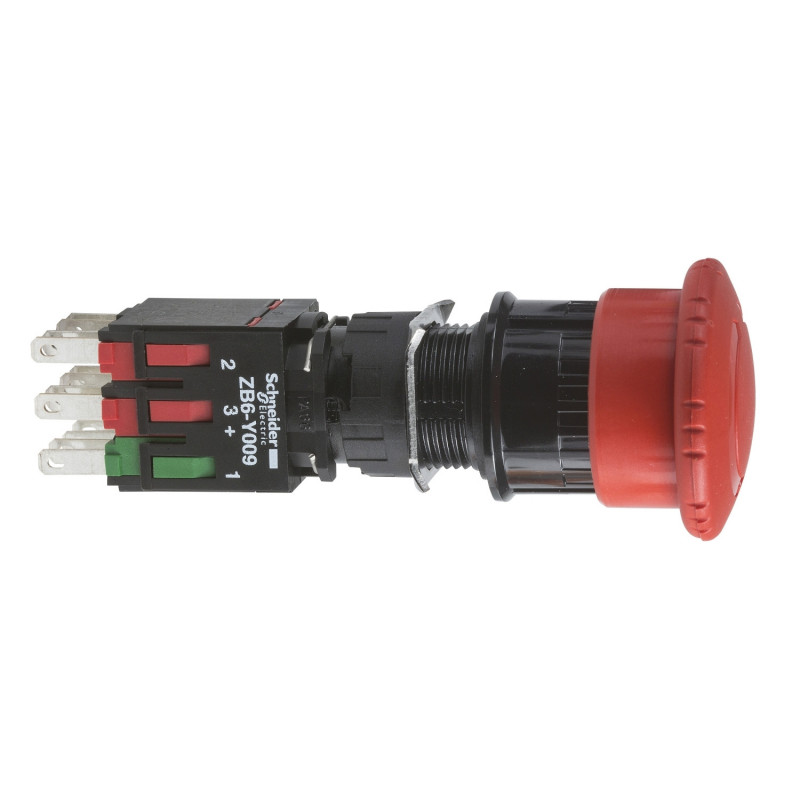

XB6AS8349B Schneider - arrêt d'urgence trou Ø16 - tête coup de poing Ø30 - 1NO +2NF - Harmony XB6
Réf. fabricant : XB6AS8349B
EAN-13 : 3389110071542
Réf. AE : SCHXB6AS8349B
Bouton d'arrêt d'urgence complet IP65 - Schneider XB6AS8349B
Ce bouton d'arrêt d'urgence est fabriqué en France par Schneider Electric. Il est issu de la gamme Harmony XB6.
Ce bouton coup de poing est généralement associé à une bobine MX protégée par un disjoncteur 2A.
- Contacts de type 1NO+2NF (contact normalement ouvert + contacts normalement fermés)
- Système d'armement/réarmement du bouton d'arrêt d'urgence : pousser/tourner
- Diamètre de la tête du bouton : 30mm
- Diamètre du trou de perçage : 16mm
- Type de connexion : Cosses Faston
- Matière : Plastique
- Température d'utilisation : -25°C à +70°C
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton Arrêt d'urgence Schneider de référence XB6AS8349B :
- Gamme : Harmony XB6
- Type de produit ou équipement : Bouton-poussoir d'arrêt d'urgence complet
- Nom de l'appareil : XB6
- Matériau de la collerette : Plastique
- Diamètre de fixation : 16 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : déclenchement et accrochage mécanique
- Remise à zéro : Tourner pour déverrouiller
- Profil de l'unité de commande : Rouge coup de poing Ø 30 mm, non marqué
- Description des contacts : 1 "F" + 2 "O"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Connecteurs Faston, taille de connexion: 2,8 x 0,5 mm
- Complémentaires Hauteur : 30 mm
- Largeur : 30 mm
- Profondeur : 77 mm
- Description des bornes ISO n°1 : (31-32)NC(13-14)NO(21-22)NC
- Poids du produit : 0,041 kg
- Position de montage : Toutes positions
- Type de serrure : Ronis 200
- Utilisation des contacts : Standard
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1 mm (état électrique modifié par "O")2 mm (état électrique modifié par "F")3,5 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par "F"4,5 N état électrique modifié par "O"
- Endurance mécanique : 100000 cycle
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 6 A cartouche fusible type gG
- [Ui] tension d'isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1
- [Ie] courant assigné d'emploi : 3 A à 120 V, AC-15, B300 se conformer à EN/IEC 60947-5-11,5 A à 240 V, AC-15, B300 se conformer à EN/IEC 60947-5-10,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% se conformer à IEC 60947-5-4
- Type de produit :
- Arrêt d'urgence
- Type de connexion :
- Cosse Faston
- Type de contact :
- 1NO+2NF
- Gamme :
- Harmony
- Famille :
- XB6
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -25°C à +70°C
- Trou de perçage :
- 16mm
- Diamètre de la tête :
- 30mm
- Pays de fabrication :
- France
- Étanchéité :
- IP65
- Matière :
- Plastique
- Couleur :
- Rouge
- Garantie :
- 18 mois
