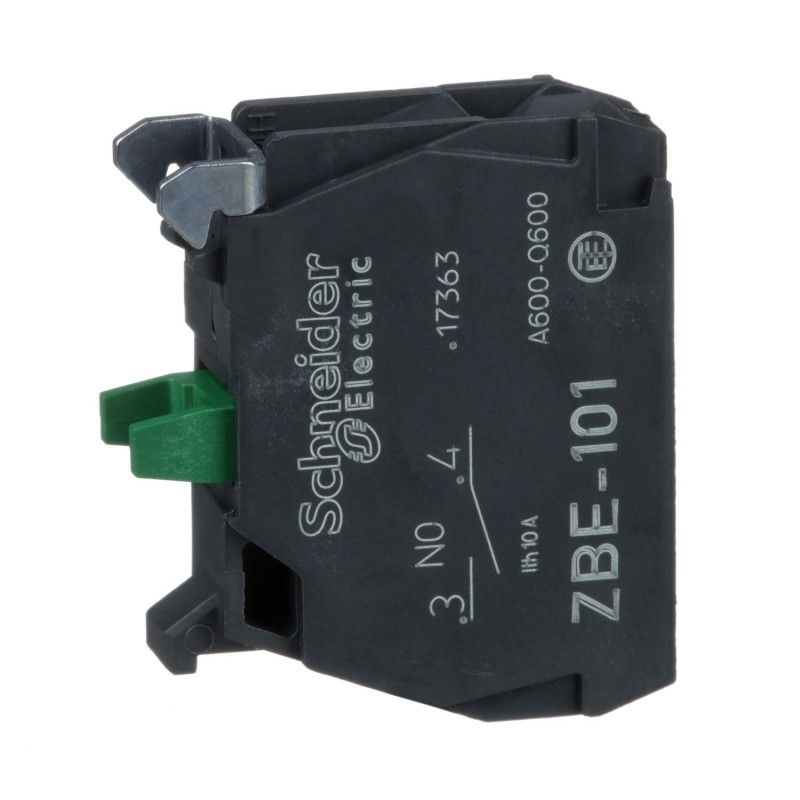

ZBE101 Schneider - bloc contact - 1F - raccordement vis-étrier - Harmony
Réf. fabricant : ZBE101
EAN-13 : 3389110089479
Réf. AE : SCHZBE101
Bloc de contact 1NO - Schneider ZBE101
Ce bloc de contact 1NO (contact normalement ouvert) est fabriqué en France par Schneider Electric.
Ce bloc va venir remplacer ou s'additionner à vos blocs de contacts existants. il dispose d'un système de connexion à vis.
Compatibilité du bloc de contact ZBE101 :
- Appareils de la gamme Harmony XB4
- Appareils de la gamme Harmony XB5
- Corps de boutons et corps de voyants Harmony ZB4
- Corps de boutons et corps de voyants Harmony ZB5
Caractéristiques principales du Bloc de contact Schneider de référence ZBE101 :
- Gamme : Harmony XB5Harmony XB4
- Type de produit ou équipement : Bloc de contacts
- Nom de l'appareil : ZBE
- Vente par quantité indivisible : 5
- Degré de protection IP : IP20 se conformer à CEI 60529
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Utilisation des contacts : Contacts standards
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
- Complémentaires Poids du produit : 0,011 kg
- Description des contacts : 1 "F"
- Ouverture positive : Sans
- Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 2,3 N état électrique modifié par "F"
- Endurance mécanique : 10000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Montage du bloc : Montage avant
- Code de composition électrique : C1 (quantité <= 9)C2 (quantité <= 7)C3 (quantité <= 6)C4 (quantité <= 4)C5 (quantité <= 5)C6 (quantité <= 3)C7 (quantité <= 4)C8 (quantité <= 2)C9 (quantité <= 3)C12 (quantité <= 6)M1 (quantité <= 6)M2 (quantité <= 4)M3 (quantité <= 4)M5 (quantité <= 2)M6 (quantité <= 2)M7 (quantité <= 6)M8 (quantité <= 4)M9 (quantité <= 2)SF1 (quantité <= 3)SF2 (quantité <= 2)MF1 (quantité <= 2)MF2 (quantité <= 2)C10 (quantité <= 2)M4 (quantité <= 2)C13 (quantité <= 1)
- Présentation du produit : Élément de base
- Type de produit :
- Bloc de contact
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Composition du mécanisme :
- Sous ensemble
- Pays de fabrication :
- France
- Garantie :
- 18 mois
