ZBE701 Schneider - bloc contact - 1F - raccordement sur circuit imprimé - Harmony
4,08 € HT
Réf. fabricant : ZBE701
EAN-13 : 3389110089516
3389110089516
Réf. AE : SCHZBE701
SCHZBE701

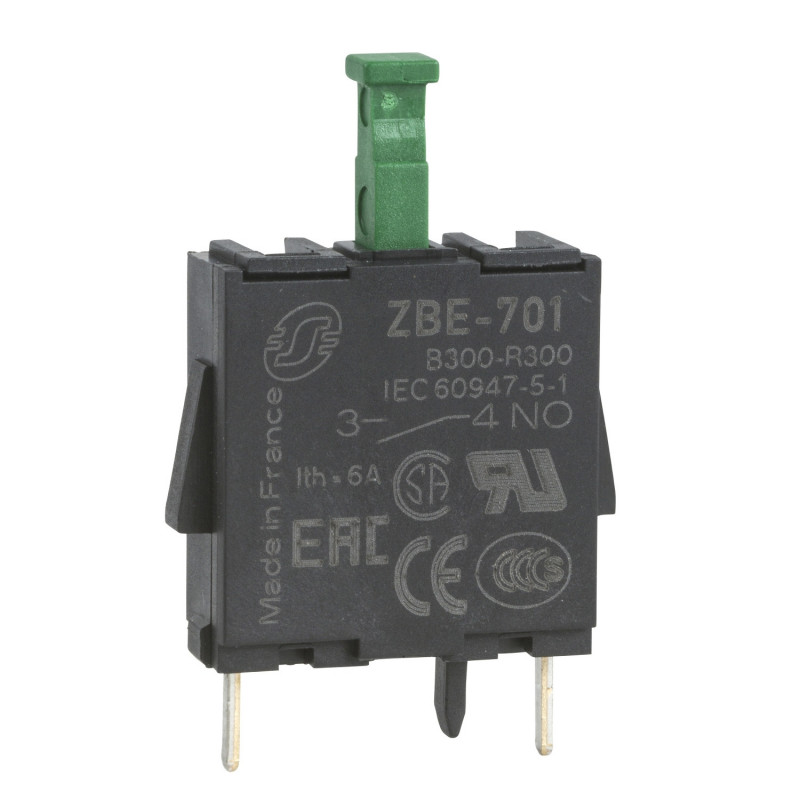

Bloc de contact 1NO - Schneider ZBE701
Ce bloc de contact 1NO (contact normalement ouvert) est fabriqué en France par Schneider Electric.
Ce bloc va venir remplacer ou s'additionner à vos blocs de contacts existants. il dispose d'un système de raccordement sur circuit imprimé.
Compatibilité du bloc de contact ZBE701 :
- Appareils de la gamme Harmony XB4
- Appareils de la gamme Harmony XB5
- Corps de boutons et corps de voyants Harmony ZB4
- Corps de boutons et corps de voyants Harmony ZB5
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bloc de contact Schneider de référence ZBE701 :
- Gamme : Harmony XB4Harmony XB5
- Type de produit ou équipement : Bloc de contacts
- Nom de l'appareil : ZBE
- Vente par quantité indivisible : 10
- Degré de protection IP : IP20 conforming to IEC 60529
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Utilisation des contacts : Contacts standards
- Raccordement : Broches pour carte de circuit imprimé
- Complémentaires Poids du produit : 0,011 kg
- Description des contacts : 1 "F"
- Ouverture positive : Sans
- Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 2,3 N état électrique modifié par "F"
- Endurance mécanique : 5000000 cycle
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 6 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 250 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 120 V, AC-15, B300 se conformer à EN/IEC 60947-5-11,5 A à 240 V, AC-15, B300 se conformer à EN/IEC 60947-5-10,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-1
- Type de produit :
- Bloc de contact
- Type de connexion :
- Sur circuits imprimés
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Composition du mécanisme :
- Sous ensemble
- Pays de fabrication :
- France
- Garantie :
- 18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
