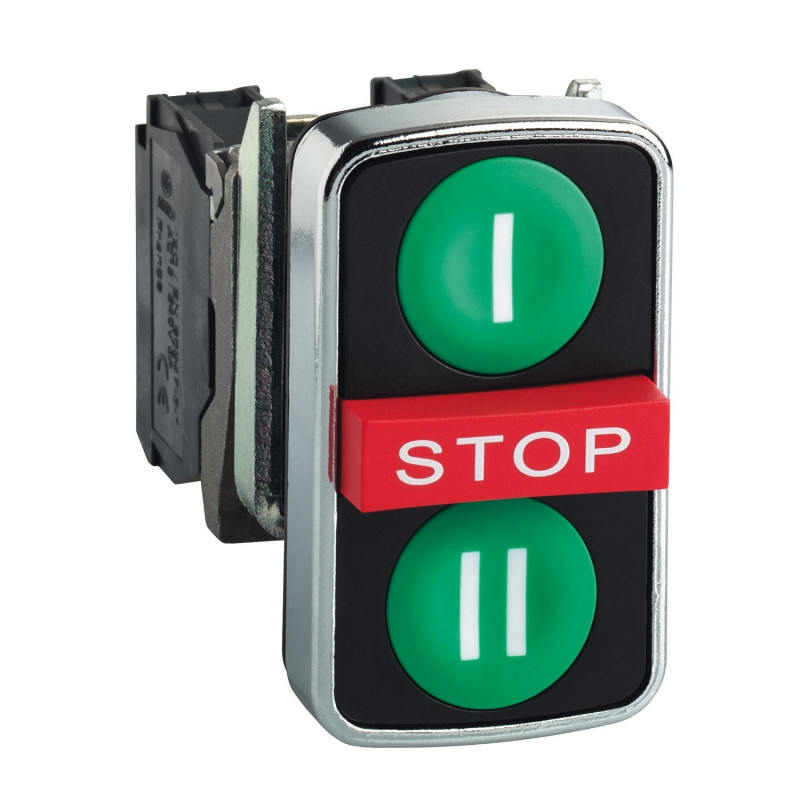

XB4BA731327 Schneider - bouton 3 touches COMPLET: vert/vert/rouge - 2NO+1NF Harmony XB4
32,50 € HT
Réf. fabricant : XB4BA731327
EAN-13 : 3389119043588
Réf. AE : SCHXB4BA731327
Bouton marche/arrêt 3 touches I/stop/II
Ce bouton marche/arrêt est issu de la gamme Harmony XB4, gamme de produits en métal dotés d'une grande robustesse. Il est fabriqué en France par Schneider Electric.
Ce bouton complet dispose de 3 positions : I/stop/II. Ce type de bouton est généralement installé en façade de votre armoire électrique. Pour pouvoir intégrer le bouton XB4BA731327 sur la face avant de votre armoire, un trou de perçage de diamètre 22mm doit être fait.
Ce bouton en métal composable intègre des contacts 2NO+1NF (contact normalement ouvert + contacts normalement fermés). Les blocs de contacts peuvent être remplacés (ref : ZBE101 et ZBE102).
Il dispose de l'indice d'étanchéité le plus fort. En effet ce bouton marche/arrêt trois positions dispose d'un indice d'étanchéité IP69.
Raccordé à votre circuit électrique via un système de connexion à vis, il assure ses fonctions ses fonctions sur une plage de température de -40°C à +70°C.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton marche arrêt Schneider de référence XB4BA731327 :
- Gamme : Harmony XB4
- Type de produit ou équipement : Bouton-poussoir triple touches
- Nom de l'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Type de tête : Standard
- Diamètre de fixation : 22 mm
- Forme de la tête de l'unité de signalisation : Rectangulaire
- Type d'unité de commande : rappel à ressort
- Profil du dispositif de commande : 1 bouton affleurant - 1 bouton STOP dépassant central
- Description des opérateurs : "I" vert - "II" vert - "STOP" rouge
- Description des contacts : 1 "F" + 1 "O" + 1 "F"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1Bornes à ressort, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Bornes à ressort, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
- Complémentaires Poids du produit : 0,128 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Couleur du marquage : Marquage noir avec capsule blancheMarquage blanc avec capsules verte, rouge ou noires
- Profil de l'unité de commande : Rouge dépassant, STOP (blanc)Vert affleurant, I (blanc)Vert affleurant, II (blanc)
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"
- Endurance mécanique : 1000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Produit complet
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton marche arrêt
- Type de connexion :
- À vis
- Type de contact :
- 2NO+1NF
- Gamme :
- Harmony
- Famille :
- XB4
- Composition du mécanisme :
- Appareillage complet composable
- Marquage :
- I/STOP/II
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Métal et composite
- Couleur :
- Noir
- Garantie :
- 18 mois
