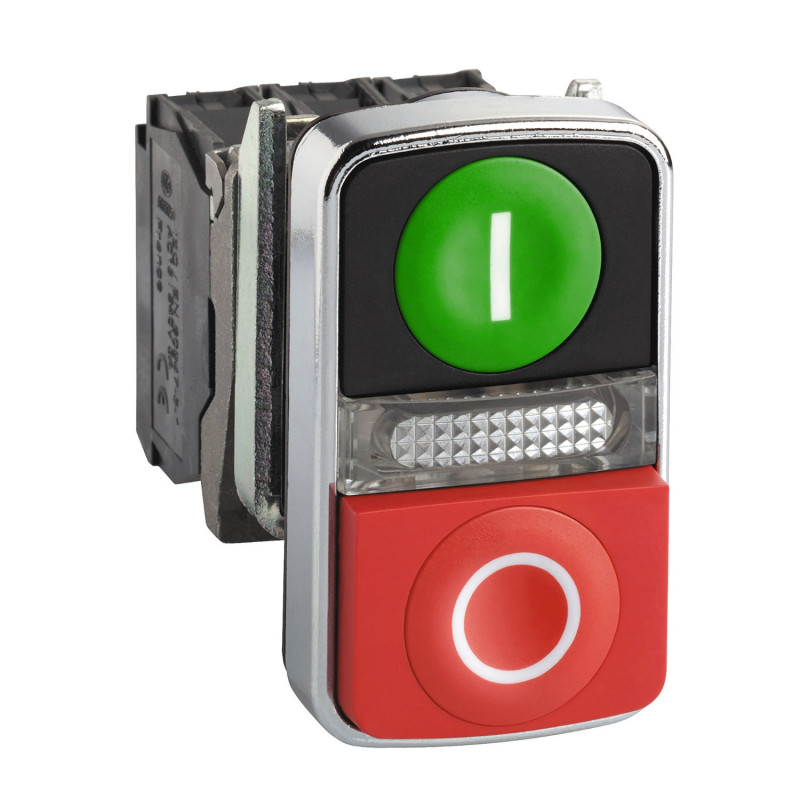

XB4BW73731B5 Schneider - Bouton marche arrêt métal COMPLET + voyant led 24V - 1NO+1NF - Harmony XB4
20,18 € HT
Réf. fabricant : XB4BW73731B5
EAN-13 : 3389119043601
Réf. AE : SCHXB4BW73731B5
Bouton marche/arrêt 2 touches I/O
Ce bouton marche/arrêt est issu de la gamme Harmony XB4, gamme de produits en métal dotés d'une grande robustesse. Il est fabriqué en France par Schneider Electric.
Ce bouton complet dispose de 2 positions : I/O. Ce type de bouton est généralement installé en façade de votre armoire électrique. Pour pouvoir intégrer le bouton XB4BW73731B5 sur la face avant de votre armoire, un trou de perçage de diamètre 22mm doit être fait.
Il dispose également d'une LED indiquant la mise sous tension. Pour fonctionner, le bouton doit être installé sur un circuit de tension nominale 24V.
Ce bouton en métal composable intègre des contacts 1NO+1NF (contact normalement ouvert + contact normalement fermé). Les blocs de contacts peuvent être remplacés (ref : ZBE101 et ZBE102).
Il dispose de l'indice d'étanchéité le plus fort. En effet ce bouton marche/arrêt deux positions dispose d'un indice d'étanchéité IP69.
Raccordé à votre circuit électrique via un système de connexion à vis, il assure ses fonctions ses fonctions sur une plage de température de -40°C à +70°C.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton marche arrêt Schneider de référence XB4BW73731B5 :
- Gamme : Harmony XB4
- Type de produit ou équipement : Bouton-poussoir lumineux à double tête
- Nom de l'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Type de tête : Standard
- Diamètre de fixation : 22 mm
- Couleur du marquage : Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche
- Source lumineuse : LED protégée
- Couleur de la source lumineuse : Blanc
- Présentation du produit : Produit complet
- Complémentaires Matière de l'embase de fixation : Zamak
- Poids du produit : 0,13 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Forme de la tête de l'unité de signalisation : Rectangulaire
- Type d'unité de commande : rappel à ressort
- Profil du dispositif de commande : 1 bouton affleurant - 1 bouton dépassant - 1 témoin central
- Description des opérateurs : "I" vert - "O" rouge
- Profil de l'unité de commande : Vert affleurant, I (blanc)Rouge dépassant, O (blanc)
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action dépendante
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"
- Endurance mécanique : 1000000 cycle
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Type de signalisation : Fixe
- Culot de lampe : Tout LED
- [Us] tension d'alimentation : 24 V CA/CC à 50/60 Hz
- Limites de la tension d'alimentation : 19,2?30 V CC21,6?26,4 V CA
- Consommation électrique : 18 mA
- Durée de vie : 100000 h at rated voltage and 25 °C
- Tenue aux ondes de choc : 1 kV conforming to IEC 61000-4-5
- Code de compatibilité : XB4
- Type de produit :
- Bouton marche arrêt
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- Harmony
- Famille :
- XB4
- Composition du mécanisme :
- Appareillage complet composable
- Marquage :
- I/O
- Température d'utilisation :
- -40°C à +70°C
- Tension nominale :
- 24V
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Métal et composite
- Garantie :
- 18 mois
Questions
 Jason le 21/08/2023 |
Question : Bonjour, Je voulais savoir si sur ce type de bouton marche/arrêt avec voyant à led 24v faut-il juste alimenter le tout en 230v ou bien je doit amener une alimentation en 24v ? Merci Bonne journée |
Réponse : Bonjour, Pour ce bouton marche arrêt XB4BW73731B5 Schneider, il dispose de 2 contacts, 1NO et 1NF. Le voyant 24v dispose de son propre bornier de câblage et doit bien être alimenté en 24v. N'hésitez pas à nous appeler au 02.99.69.69.41 pour des explications plus détaillées, Cordialement, |
|
| Jacky le 25/06/2023 |
Question : Est ce que ce dispositif se met sur zéro lors d'une coupure de courant? Merci |
Réponse : Bonjour, |
|
