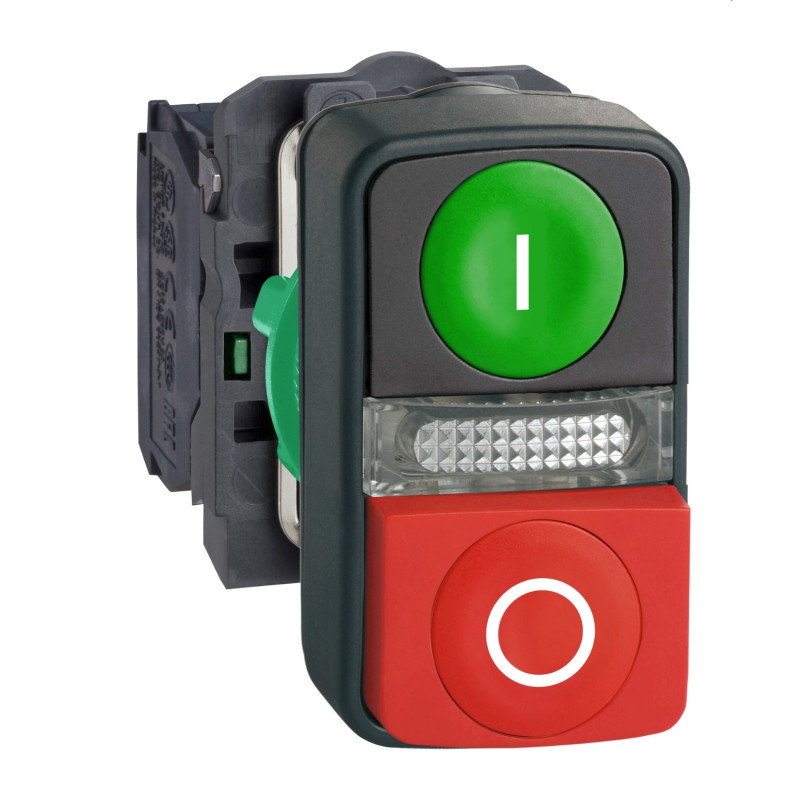

XB4BW73731M5 Schneider - Bouton marche arrêt COMPLET + LED 220V - 1NO+1NF - Harmony XB4
24,00 € HT
Réf. fabricant : XB5AW73731M5
EAN-13 : 3389119043564
Réf. AE : SCHXB5AW73731M5
Bouton marche/arrêt 2 touches I/O
Ce bouton marche/arrêt est issu de la gamme Harmony XB5. Il est fabriqué en France par Schneider Electric.
Ce bouton complet dispose de 2 positions : I/O. Ce type de bouton est généralement installé en façade de votre armoire électrique. Pour pouvoir intégrer le bouton XB5AW73731M5 sur la face avant de votre armoire, un trou de perçage de diamètre 22mm doit être fait.
Il dispose également d'une LED indiquant la mise sous tension. Pour fonctionner, le bouton doit être installé sur un circuit de tension nominale 240V.
Ce bouton en métal composable intègre des contacts 1NO+1NF (contact normalement ouvert + contact normalement fermé). Les blocs de contacts peuvent être remplacés (ref : ZBE101 et ZBE102).
Il dispose de l'indice d'étanchéité le plus fort. En effet ce bouton marche/arrêt deux positions dispose d'un indice d'étanchéité IP69.
Raccordé à votre circuit électrique via un système de connexion à vis, il assure ses fonctions ses fonctions sur une plage de température de -40°C à +70°C.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton marche arrêt Schneider de référence XB5AW73731M5 :
- Gamme : Harmony XB5
- Type de produit ou équipement : Bouton-poussoir lumineux à double tête
- Nom de l'appareil : XB5
- Matériau de la collerette : Plastique gris foncé
- Matière de l'embase de fixation : Plastique
- Type de tête : Standard
- Diamètre de fixation : 22 mm
- Forme de la tête de l'unité de signalisation : Rectangulaire
- Type d'unité de commande : rappel à ressort
- Profil de l'unité de commande : Vert affleurant, I (blanc)Rouge dépassant, O (blanc)
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1Bornes à ressort, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Bornes à ressort, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
- Source lumineuse : LED protégée
- Culot de lampe : Tout LED
- [Us] tension d'alimentation : 230?240 V CA 50/60 Hz
- Tension de service (Us) : 240 V
- Complémentaires Hauteur : 50 mm
- Largeur : 30 mm
- Profondeur : 59 mm
- Description des bornes ISO n°1 : (13-14)NO(11-12)NC
- Poids du produit : 0,066 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par "O"3,8 N état électrique modifié par "F"
- Endurance mécanique : 1000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Type de signalisation : Fixe
- Limites de la tension d'alimentation : 195?264 V CA
- Consommation électrique : 14 mA
- Durée de vie : 100000 année(s) à la tension nominale et à 25 °C
- Tenue aux ondes de choc : 1 kV se conformer à CEI 61000-4-5
- Présentation du produit : Produit complet
- Couleur de la source lumineuse : Jaune
- Couleur du marquage : Marquage blanc avec capsules verte, rouge ou noiresMarquage noir avec capsule blanche
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton marche arrêt
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Marquage :
- I/O
- Température d'utilisation :
- -40°C à +70°C
- Tension nominale :
- 240V
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Plastique
- Garantie :
- 18 mois
