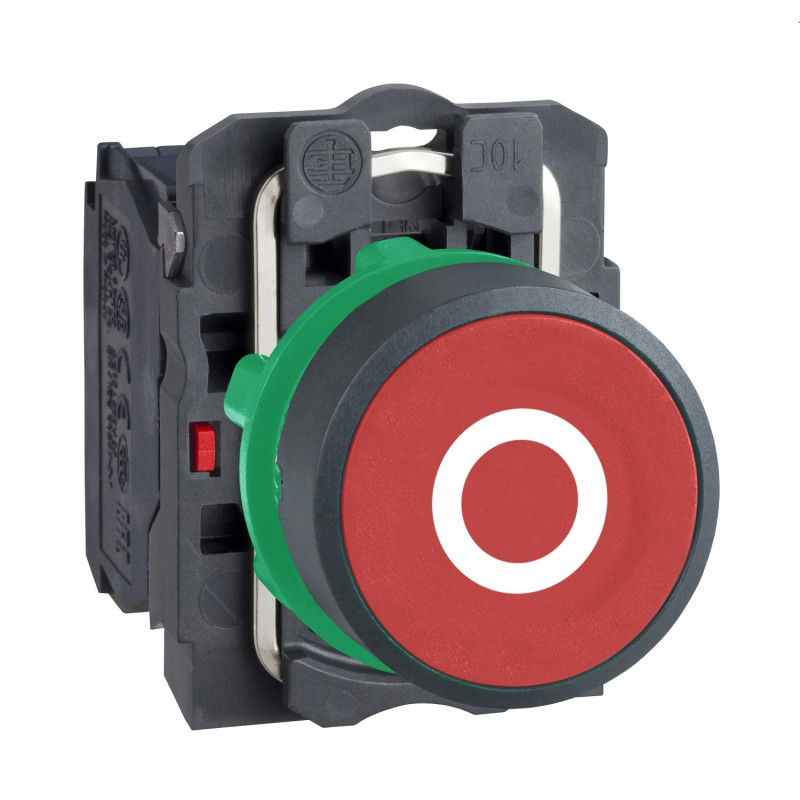

XB5AA4322 Schneider - bouton poussoir impulsion - Ø22 - marqué 0 - rouge - 1NF - à vis - Harmony XB5
6,48 € HT
Réf. fabricant : XB5AA4322
EAN-13 : 3389110903430
Réf. AE : SCHXB5AA4322
Bouton monostable à impulsion - Rouge - étanche
Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB5 fabriquée par Schneider Electric. Il est fabriqué en France.
Caractéristiques du bouton affleurant XB5AA4322 :
- Bouton complet composable : possibilité de remplacer les composants
- Blocs de contacts compatibles : ref ZBE101 et ZBE102 (à commander séparément)
- Marquage : O
- Diamètre du trou de perçage : 22mm
- Etanche : IP69
- Type de contact : 1NF (contact normalement fermé)
- Type de connexion : à vis
- Température d'utilisation : -40°C à +70°C
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton marche arrêt,Bouton poussoir Schneider de référence XB5AA4322 :
- Gamme : Harmony XB5
- Type de produit ou équipement : Bouton-poussoir
- Nom de l'appareil : XB5
- Matériau de la collerette : PlastiquePlastique gris foncé
- Type de tête : Standard
- Matière de l'embase de fixation : Plastique
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : rappel à ressort
- Profil de l'unité de commande : Rouge affleurant, O (blanc)
- Description des contacts : 1 "O"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
- Complémentaires Hauteur : 42 mm
- Largeur : 30 mm
- Profondeur : 52 mm
- Description des bornes ISO n°1 : (21-22)NC
- Poids du produit : 0,037 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")4,3 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par "O"
- Endurance mécanique : 10000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C
- Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Produit complet
- Personnalisable : Non
- customizable : 0
- Code de compatibilité : XB5
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton marche arrêt - Bouton poussoir
- Type de bouton poussoir :
- Monostable à impulsion
- Type de connexion :
- À vis
- Type de contact :
- 1NF
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Marquage :
- O
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Plastique
- Couleur :
- Rouge
- Garantie :
- 18 mois
