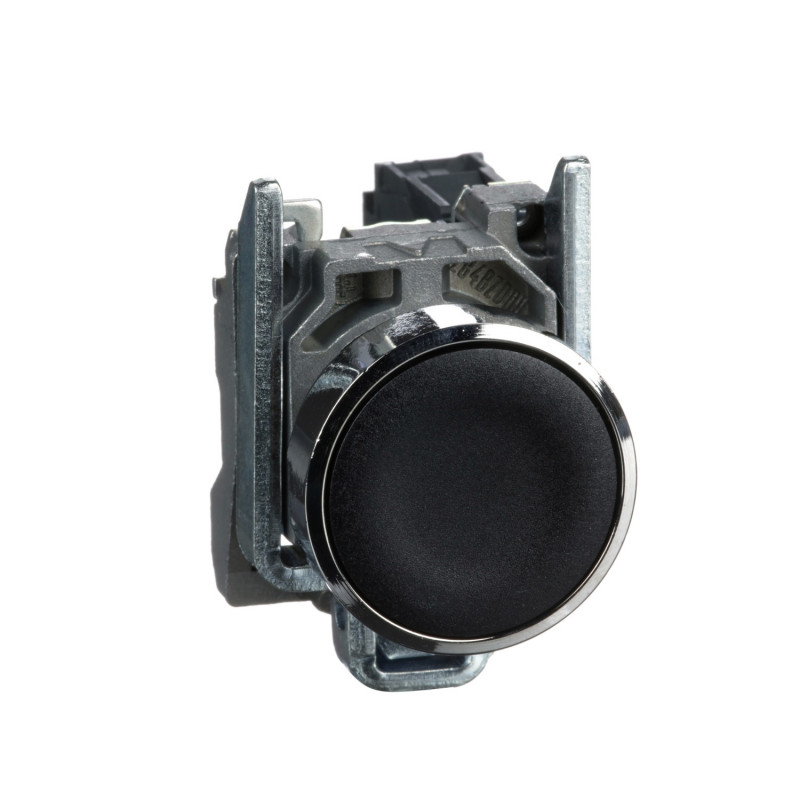

XB4BA21 Schneider - bouton poussoir à impulsion - Ø22 - noir - 1NO - à vis - Harmony XB4
Réf. fabricant : XB4BA21
EAN-13 : 3389110886948
Réf. AE : SCHXB4BA21
Bouton monostable à impulsion - Noir - étanche
Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB4 fabriquée par Schneider Electric. Cette gamme est composé d'appareils en métal disposant d'une très grande robustesse. Il est fabriqué en France.
Caractéristiques du bouton affleurant XB4BA21 :
- Bouton complet composable : possibilité de remplacer les composants
- Blocs de contacts compatibles : ref ZBE101 et ZBE102 (à commander séparément)
- Diamètre du trou de perçage : 22mm
- Etanche : IP69
- Type de contact : 1NO (contact normalement ouvert)
- Type de connexion : à vis
- Température d'utilisation : -40°C à +70°C
Questions et réponses
Caractéristiques principales du Bouton poussoir Schneider de référence XB4BA21 :
- Gamme : Harmony XB4
- Type de produit ou équipement : Bouton-poussoir
- Nom de l'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : rappel à ressort
- Profil de l'unité de commande : Noir affleurant, non marqué
- Type de tête : Standard
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
- Complémentaires Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 52 mm
- Description des bornes ISO n°1 : (13-14)NO
- Poids du produit : 0,08 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans
- Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 3,8 N état électrique modifié par "F"
- Endurance mécanique : 10000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Produit complet
- Type de produit :
- Bouton poussoir
- Type de bouton poussoir :
- Monostable à impulsion
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Famille :
- XB4
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Métal et composite
- Couleur :
- Noir
- Garantie :
- 18 mois
