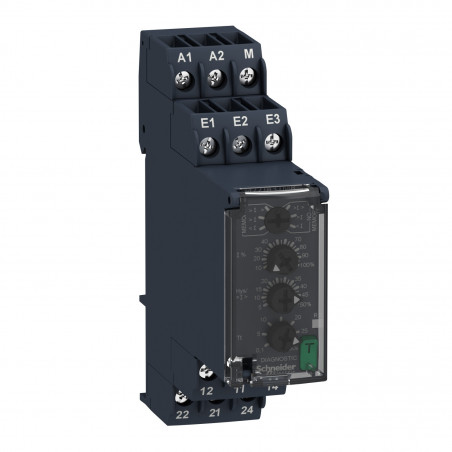

RM22JA31MR Schneider - Relais sur/sous-intensité - 4mA à 1A - 2OF - 24V-240Vca/cc - Zelio Control
115,00 € HT
Réf. fabricant : RM22JA31MR
EAN-13 : 3606480792298
Réf. AE : SCHRM22JA31MR
Relais de contrôle de courant 2OF (inverseur) - Zelio Control - Schneider RM22JA31MR
Ce relais de contrôle d'intensité fait partie de la gamme Zelio Control de chez Schneider Electric et permet le contrôle d'intensité sur une plage de 4mA à 1A.
Ce relais dispose de contacts 2OF (inverseur). Transformateur TOR vendu séparément.
Les fonctions du relais de contrôle de courant Schneider RM22JA31MR
- Surintensité avec/sans mémoire
- Sous-intensité avec/sans mémoire
- Sur et sous-intensité avec/sans mémoire et en mode fenêtre
- Temporisation : 0,1s-30s
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de contrôle de courant Schneider de référence RM22JA31MR :
- Gamme de produit : Harmony Control Relays
- Type de produit ou équipement : Current control relay
- Type de relais : Relais de contrôle de courant
- Nom du relais : RM22JA
- paramètres surveillés par le relais : Détection de surintensité ou sous-intensitéSurintensité ou sous-intensité en mode fenêtre
- type de temporisation : Réglable 0,1?30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt
- Capacité de commutation en VA : 2000 VA
- plage de mesure : 4...40 mA bornes E1-M20...200 mA bornes E2-M100...1000 mA bornes E3-M4 mA...1 A courant CA/CC 50/60 Hz
- Description des contacts : 2 "O/F"
- Complémentaires Temps de reset : 1500 ms à tension maximum
- Tension de coupure maximale : 250 V CA
- courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 8 A CA
- [Us] tension d'alimentation : 24?240 V CA/CC 50/60 Hz +/- 10 %
- Limites de la tension d'alimentation : 20,4?264 V CA/CC
- operating limits : - 15 % + 10 % Un
- puissance consommée en VA : 3,5 VA CA
- Puissance consommée maximale en W : 1,5 W CC
- supply voltage frequency : 50...60 Hz +/- 10 %
- résistance entre bornes : 2,5 Ohm à bornes E1-M0,5 Ohm à bornes E2-M0,1 Ohm à bornes E3-M
- Contacts de sortie : 2 "OF"
- courant de sortie nominal : 8 A
- résistance interne en entrée : 0,5 Ohm2,5 Ohm0,1 Ohm
- précision de réglage du seuil de commutation : +/- 10 + de la valeur pleine échelle
- dérive du seuil de commutation : <= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<= 1 % dans la fourchette de tension d'alimentation
- réglage exact du temps de retard : 10 P
- dérive de la temporisation : <= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<= 1 % dans la fourchette de tension d'alimentation
- hystérésis : 5?50 % réglable de réglage du seuil pour détection de surintensité ou sous-intensité3 % fixe de pleine échelle pour mode fenêtre
- temporisation à la mise sous tension : 0,3 s
- cycle de mesure maximal : 100 ms cycle de mesure en tant que valeur eff réelle
- précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 0,2 % pour temporisation
- erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température
- temps de réponse : <= 500 ms
- réglage du seuil : 10...100 %
- Catégorie de surtension : III se conformer à CEI 60664-1III se conformer à UL 508
- Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27
- Isolement : Entre alimentation et mesure
- Position de montage : Toutes positions
- Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout
- couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)
- Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
- Endurance électrique : 100000 cycle
- Endurance mécanique : 10000000 cycle
- Catégorie d'emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1
- Données de fiabilité de la sécurité : MTTFd = 296,8 annéesB10d = 270000
- Matière des contacts : Sans cadmium
- Largeur : 22,5 mm
- Poids du produit : 0,11 kg
- Type de produit :
- Relais de contrôle de courant
- Type de contact :
- 2OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Control
- Format :
- Modulaire
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
