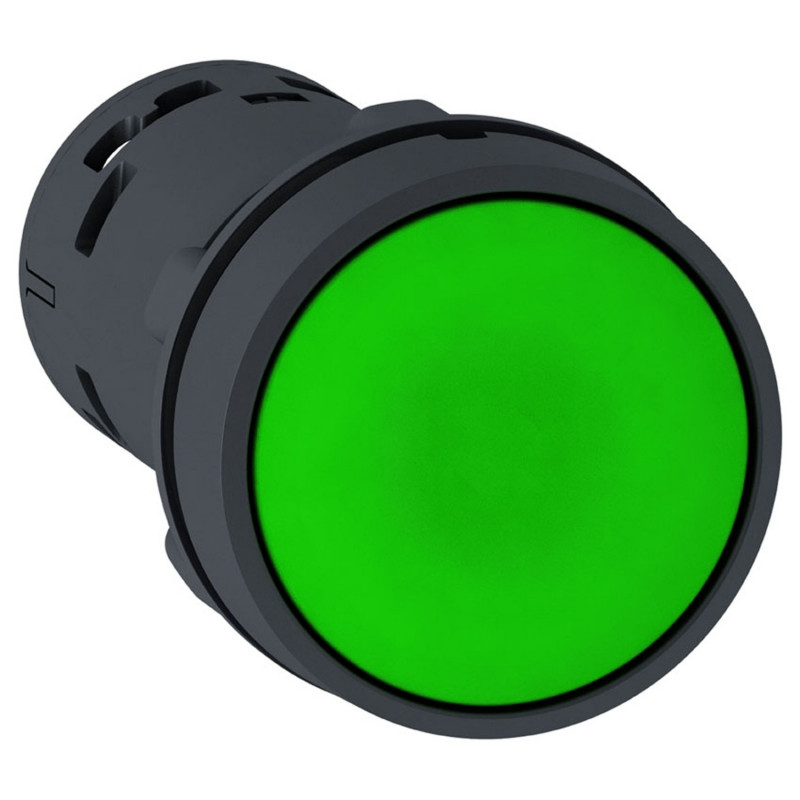

XB7NA31 Schneider bouton poussoir affleurant - Ø22 - vert -1NO - Harmony XB7
Réf. fabricant : XB7NA31
EAN-13 : 3606480470011
Réf. AE : SCHXB7NA31
Bouton monostable à impulsion - Vert - étanche
Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB7 fabriquée par Schneider Electric. Il est destiné à un usage industriel.
Caractéristiques du bouton affleurant XB7NA31 :
- Bouton complet monobloc
- Diamètre du trou de perçage : 22mm
- Etanche : IP65
- Type de contact : 1NO (contact normalement ouvert)
- Type de connexion : à vis
- Température d'utilisation : -25°C à +70°C
Questions et réponses
Caractéristiques principales du Bouton marche arrêt,Bouton poussoir Schneider de référence XB7NA31 :
- Gamme : Harmony XB7
- Type de produit ou équipement : Bouton-poussoir
- Nom de l'appareil : XB7
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 10
- Degré de protection IP : IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant)
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : rappel à ressort
- Profil de l'unité de commande : Vert affleurant, non marqué
- Description des contacts : 1 "F"
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,34?2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
- Présentation du produit : Produit monolithique
- Complémentaires Largeur hors tout CAO : 29 mm
- Hauteur hors tout CAO : 29 mm
- Profondeur hors tout CAO : 51,5 mm
- Description des bornes ISO n°1 : (13-14)NO
- Poids du produit : 0,021 kg
- Montage de l'appareil : Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1
- Entraxe de fixation : >= 30 x 40 mm (support) métal - épaisseur: 1?6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2?6 mm
- Mode de fixation : Écrou de fixation sous la tête: 2?2,4 N.m
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec (seulement "F")
- Endurance mécanique : 1000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Protection contre les courts-circuits : 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1
- [Ie] courant assigné d'emploi : 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement <108000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? <= 10exp(-6) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4
- Type de produit :
- Bouton marche arrêt - Bouton poussoir
- Type de bouton poussoir :
- Monostable à impulsion
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Famille :
- XB7
- Composition du mécanisme :
- Appareillage complet monobloc
- Température d'utilisation :
- -25°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP65
- Matière :
- Plastique
- Couleur :
- Vert
- Garantie :
- 18 mois
