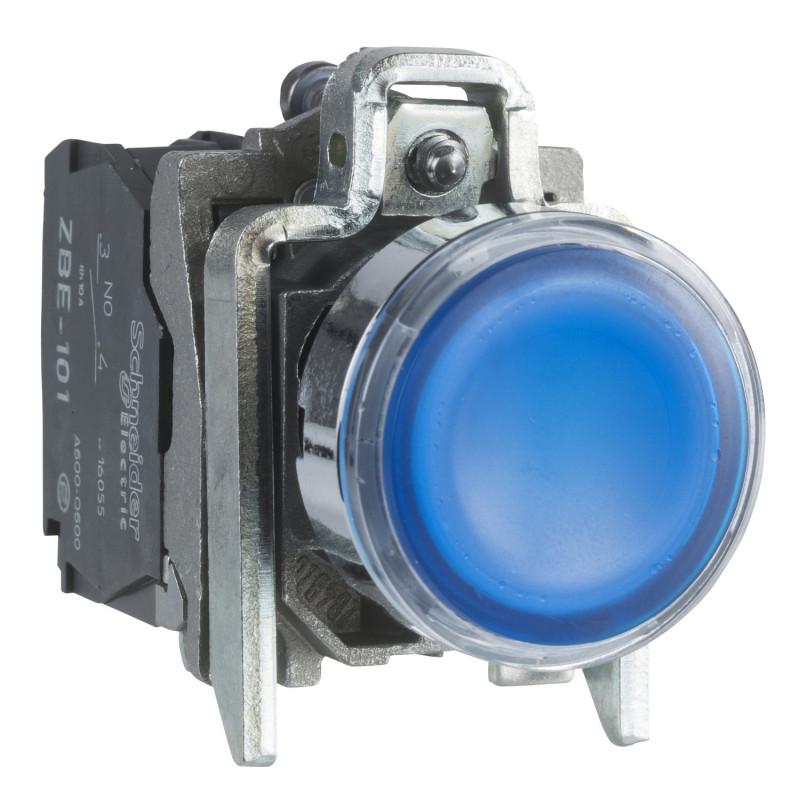

XB4BW36B5 Schneider - poussoir lumineux LED - 1NO+1NF - bleu - Ø22 - 24VcaDC - Harmony XB4

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

XB4BW36B5 Schneider - poussoir lumineux LED - 1NO+1NF - bleu - Ø22 - 24VcaDC - Harmony XB4

14,88 € HT

Réf. fabricant : XB4BW36B5 EAN-13 : 3389110119756 Réf. AE : SCHXB4BW36B5

Bouton monostable à impulsion - Bleu - étanche - LED

Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB4 fabriquée par Schneider Electric. Cette gamme est composé d'appareils en métal disposant d'une très grande robustesse. Il est fabriqué en France.

Caractéristiques du bouton affleurant XB4BW36B5 :

Bouton complet monobloc
LED indiquant la mise sous tension
Fonctionne sur un circuit de tension nominale : 24V
Diamètre du trou de perçage : 22mm
Etanche : IP69
Type de contacts : 1NO+1NF (contact normalement ouvert + contact normalement fermé)
Type de connexion : à vis
Température d'utilisation : -40°C à +70°C

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton poussoir lumineux
Type de bouton poussoir :: Monostable à impulsion
Type de connexion :: À vis
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB4
Composition du mécanisme :: Appareillage complet composable
Température d'utilisation :: -40°C à +70°C
Tension nominale :: 24V
Trou de perçage :: 22mm
Pays de fabrication :: France
Étanchéité :: IP69
Matière :: Métal et composite
Couleur :: Bleu
Garantie :: 18 mois
prix TTC_MKP :: 20,47
actif_MKP :: 1
Coefficient_MKP :: 1,15
Bestseller :: 0
Merchant center :: M
Fiche technique :: https://www.se.com//fr/fr/product/download-pdf/XB4BW36B5
PriceObservatory :: 1
Date disponibilité :: 2025-12-05T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0

Total

14.88 € HT

17.86 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Bouton poussoir lumineux Schneider de référence XB4BW36B5 :

Gamme : Harmony XB4

Type de produit ou équipement : Bouton-poussoir lumineux

Nom de l'appareil : XB4

Matériau de la collerette : Métal plaqué chrome

Matière de l'embase de fixation : Zamak

Diamètre de fixation : 22 mm

Vente par quantité indivisible : 1

Type de tête : Standard

Forme de la tête de l'unité de signalisation : Rond

Type d'unité de commande : rappel à ressort

Profil de l'unité de commande : Blue flush

Info supplémentaire de l'unité de commande : Avec lentille normale

Description des contacts : 1 "O" + 1 "F"

Fonctionnement des contacts : À action dépendante

Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

Source lumineuse : LED protégée

Culot de lampe : Tout LED

[Us] tension d'alimentation : 24 V CA/CC à 50/60 Hz

Complémentaires Hauteur : 47 mm

Largeur : 30 mm

Profondeur : 101 mm

Description des bornes ISO n°1 : (13-14)NO(21-22)NC

Poids du produit : 0,097 kg

Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m

Utilisation des contacts : Contacts standards

Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Force d'actionnement : 3,5 N état électrique modifié par "O"3,8 N

Endurance mécanique : 10000000 cycle

couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis

Matière des contacts : Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

[Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1

[Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1

[Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
