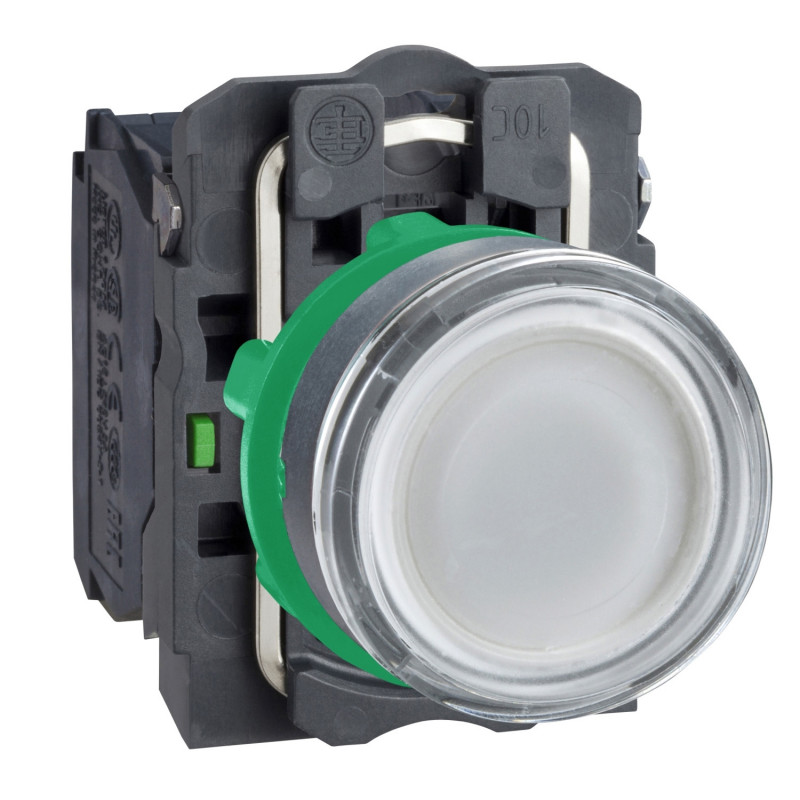

XB5AW31M5 Schneider - bouton poussoir lumineux blanc Ø22 - impulsion - 240V - 1NO+1NF - Harmony XB5

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

XB5AW31M5 Schneider - bouton poussoir lumineux blanc Ø22 - impulsion - 240V - 1NO+1NF - Harmony XB5

17,68 € HT

Réf. fabricant : XB5AW31M5 EAN-13 : 3389110904024 Réf. AE : SCHXB5AW31M5

Bouton monostable à impulsion - Blanc - étanche - LED

Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB5 fabriquée par Schneider Electric. Il est destiné à un usage industriel. Il est fabriqué en France

Caractéristiques du bouton affleurant XB5AW31M5 :

Bouton complet monobloc
LED indiquant la mise sous tension
Fonctionne sur un circuit de tension nominale : 240V
Diamètre du trou de perçage : 22mm
Etanche : IP69
Type de contacts : 1NO+1NF (contact normalement ouvert + contact normalement fermé)
Type de connexion : à vis
Température d'utilisation : -40°C à +70°C

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton poussoir lumineux
Type de bouton poussoir :: Monostable à impulsion
Type de connexion :: À vis
Type de contact :: 1NO+1NF
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet composable
Température d'utilisation :: -40°C à +70°C
Tension nominale :: 240V
Trou de perçage :: 22mm
Pays de fabrication :: France
Étanchéité :: IP69
Matière :: Plastique
Couleur :: Blanc
Garantie :: 18 mois
prix TTC_MKP :: 22,195
actif_MKP :: 1
Coefficient_MKP :: 1,15
Bestseller :: 0
Merchant center :: F
Fiche technique :: https://www.se.com//fr/fr/product/download-pdf/XB5AW31M5
PriceObservatory :: 1
Date disponibilité :: 2026-07-14T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

17.68 € HT

21.22 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Bouton poussoir lumineux Schneider de référence XB5AW31M5 :

Gamme : Harmony XB5

Type de produit ou équipement : Bouton-poussoir lumineux

Nom de l'appareil : XB5

Matériau de la collerette : Plastique gris foncé

Matière de l'embase de fixation : Plastique

Type de tête : Standard

Diamètre de fixation : 22 mm

Vente par quantité indivisible : 1

Forme de la tête de l'unité de signalisation : Rond

Type d'unité de commande : rappel à ressort

Profil de l'unité de commande : Blanc affleurant, non marqué

Info supplémentaire de l'unité de commande : Avec lentille normale

Description des contacts : 1 "O" + 1 "F"

Fonctionnement des contacts : À action dépendante

Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

Source lumineuse : LED protégée

Culot de lampe : Tout LED

[Us] tension d'alimentation : 220?240 V CA 50/60 Hz

Tension de service (Us) : 220...240 V

Couleur de la capsule : Blanc

Complémentaires Hauteur : 42 mm

Largeur : 30 mm

Profondeur : 57 mm

Description des bornes ISO n°1 : (21-22)NC(13-14)NO

Poids du produit : 0,056 kg

Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m

Utilisation des contacts : Contacts standards

Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Force d'actionnement : 3,5 N état électrique modifié par "O"3,8 N

Endurance mécanique : 10000000 cycle

couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis

Matière des contacts : Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

[Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1

[Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1

[Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
