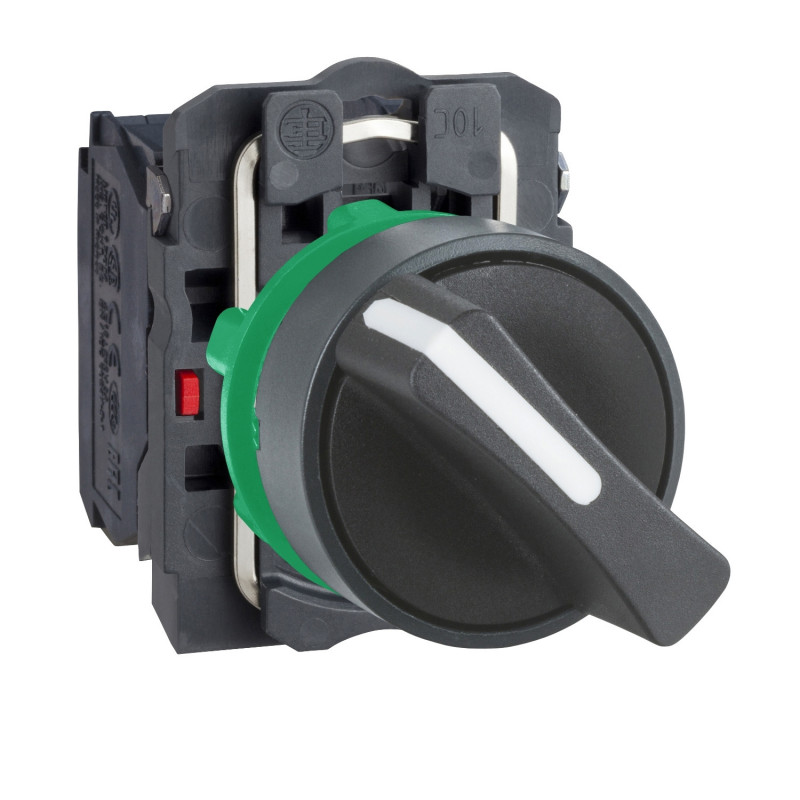

XB5AD25 Schneider - bouton tournant manette - Ø22 - 2 positions fixes - noir - 1NO+1NF - vis - Harmony XB5
9,13 € HT
Réf. fabricant : XB5AD25
EAN-13 : 3389110134506
Réf. AE : SCHXB5AD25
Bouton rotatif 2 positions fixes étanche IP69
Ce bouton tournant est fabriquée en France par Schneider Electric. Le bouton tournant XB5AD25 appartient à la gamme Harmony XB5.Il est généralement installé en milieu industriel.
Caractéristiques du bouton tournant 2 positions XB5AD25 :
- Bouton complet composable. Les composants peuvent être remplacés
- Référence tête de bouton : ZB5AD2
- Blocs de contacts additionnels : ZBE101 et ZBE102
- Diamètre du trou de perçage : 22mm
- Type de contacts : 1NO+1NF (contact normalement ouvert + contact normalement fermé)
- Bouton tournant à 2 positions fixes
- Système de connexion à vis
- Température d'utilisation : -40°C à +70°C
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Bouton tournant Schneider de référence XB5AD25 :
- Gamme : Harmony XB5
- Type de produit ou équipement : Commutateur
- Nom de l'appareil : XB5
- Matériau de la collerette : Plastique gris foncé
- Type de tête : Standard
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : position maintenue
- Profil de l'unité de commande : Noir manette standard
- Positions de l'unité de commande : 2 position 90°
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
- Complémentaires Hauteur : 42 mm
- Largeur : 30 mm
- Profondeur : 70 mm
- Description des bornes ISO n°1 : (13-14)NO
- Poids du produit : 0,043 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Valeur du couple : 0.14 N.m NO changing electrical state
- Endurance mécanique : 1000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Produit complet
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton tournant
- Type de bouton :
- Bouton tournant 2 positions fixes
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Plastique
- Garantie :
- 18 mois
