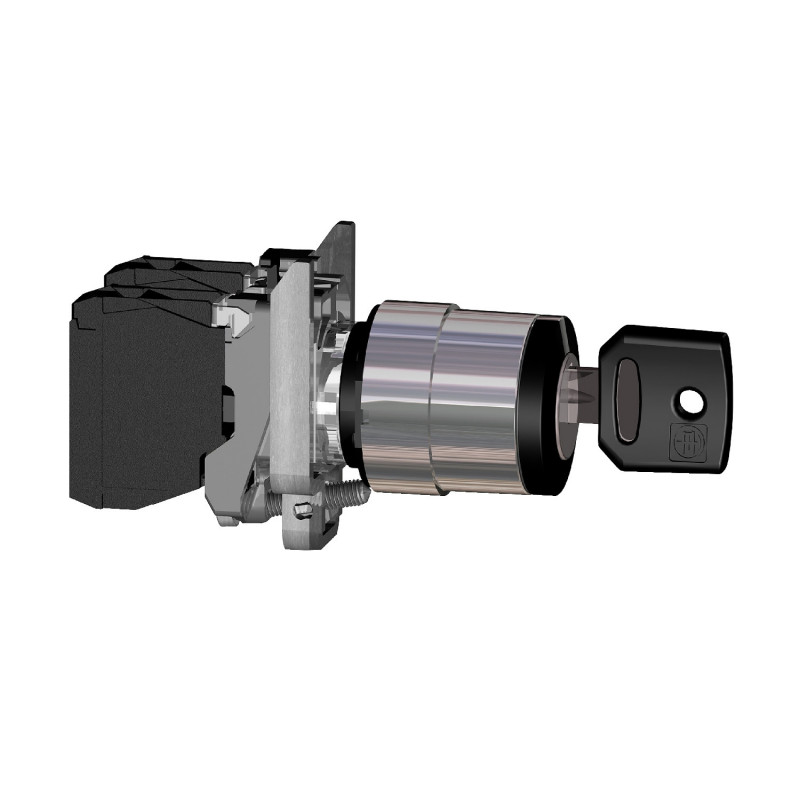

XB4BG33 Schneider - bouton tournant à clé 455 - Ø22 - 3 positions fixes - retr C - 2NO - à vis - Harmony XB4
Réf. fabricant : XB4BG33
EAN-13 : 3389110887150
Réf. AE : SCHXB4BG33
Bouton rotatif à clé 3 positions fixes étanche IP69
Ce bouton tournant est fabriquée en France par Schneider Electric. Le bouton tournant XB4BG33 appartient à la gamme Harmony XB4. Constitué d'une collerette et d'un corps avec étrier de fixation en métal , il dispose d'une excellente résistance aux chocs et à l'arrachement.
Caractéristiques du bouton tournant 3 positions XB4BG33 :
- Bouton à clé type 455
- Bouton complet composable. Les composants peuvent être remplacés
- Référence tête de bouton : ZB4BG3
- Blocs de contacts additionnels : ZBE101 et ZBE102
- Diamètre du trou de perçage : 22mm
- Type de contacts : 2NO FAUX
- Bouton tournant à 3 positions fixes
- Système de connexion à vis
- Température d'utilisation : -40°C à +70°C
Caractéristiques principales du Bouton tournant à clé Schneider de référence XB4BG33 :
- Gamme : Harmony XB4
- Type de produit ou équipement : Commutateur
- Nom de l'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Type de tête : Standard
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : position maintenue
- Profil de l'unité de commande : bouton-tournant à clé
- Positions de l'unité de commande : 3 positions de +/- 45°
- Description des contacts : 2 "F"
- Fonctionnement des contacts : À action dépendante
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
- Complémentaires Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 86 mm
- Description des bornes ISO n°1 : (13-14)NO(23-24)NO
- Poids du produit : 0,127 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Type de serrure : Ronis 455
- Position de retrait de la clé : Au milieu
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans
- Valeur du couple : 0.14 N.m NO changing electrical state
- Endurance mécanique : 1000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Produit complet
- Type de produit :
- Bouton tournant à clé
- Type de bouton :
- Bouton tournant 3 positions fixes
- Type de connexion :
- À vis
- Type de contact :
- 2NO
- Gamme :
- Harmony
- Famille :
- XB4
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Métal et composite
- Garantie :
- 18 mois
