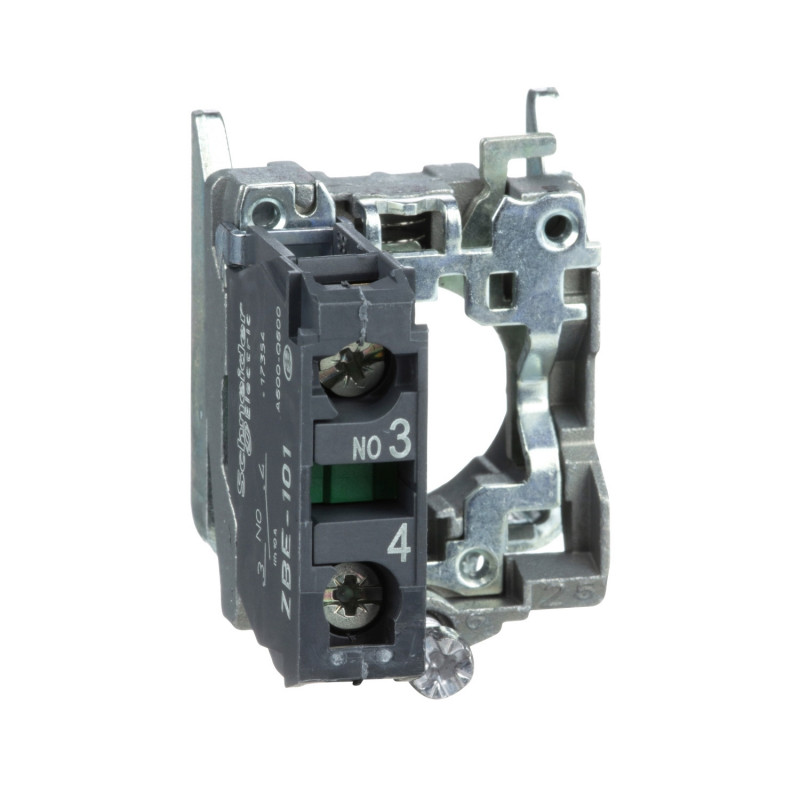

ZB4BZ101 Schneider - corps de bouton - 1F - raccordement vis-étrier - Harmony
2,87 € HT
Réf. fabricant : ZB4BZ101
EAN-13 : 3389110889376
Réf. AE : SCHZB4BZ101
Corps à contact complet 1NO en Métal et composite
Ce corps de bouton appartient à la gamme Harmony ZB4 de chez Schneider Electric.
Equipé de contact 1NO (contact normalement ouvert), il est compatible avec les appareils de la gamme XB4.
Fabriqué en France, il est équipé d'un système de connexion à vis.
- Livré avec un bloc : contact1NO référence ZBE101
- Gamme métal
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps de bouton Schneider de référence ZB4BZ101 :
- Gamme : Harmony XB4
- Type de produit ou équipement : Corps à contact complet
- Nom de l'appareil : ZB4
- Matière de l'embase de fixation : Zamak
- Vente par quantité indivisible : 1
- Type de tête : Standard
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Composition de l'appareil : Collier de fixationCorps
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
- Complémentaires Largeur hors tout CAO : 30 mm
- Hauteur hors tout CAO : 47 mm
- Profondeur hors tout CAO : 37 mm
- Description des bornes ISO n°1 : (13-14)NO
- Poids du produit : 0,053 kg
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans
- Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Force d'actionnement : 2,3 N état électrique modifié par "F"
- Couple de fonctionnement : 0,05 N.m état électrique modifié par "F"
- Endurance mécanique : 5000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 10000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C10000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C10000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C10000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C10000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Sous-ensembles de base
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Corps de bouton
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Famille :
- ZB4
- Composition du mécanisme :
- Sous ensemble
- Pays de fabrication :
- France
- Matière :
- Métal et composite
- Garantie :
- 18 mois
