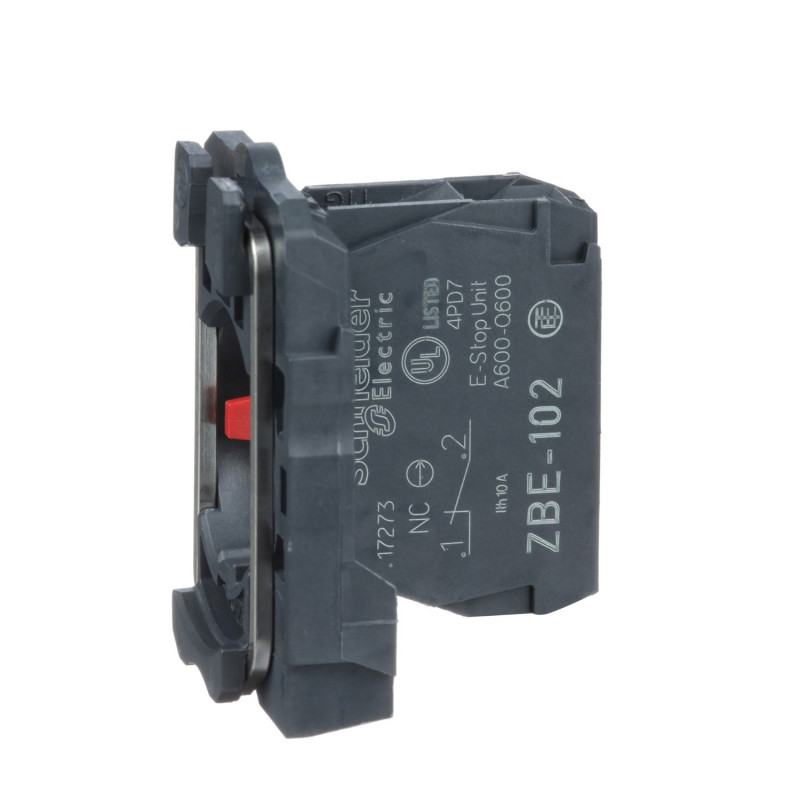

ZB5AZ102 Schneider - corps de bouton - 1O - raccordement vis-étrier - Harmony
2,46 € HT
Réf. fabricant : ZB5AZ102
EAN-13 : 3389110924411
Réf. AE : SCHZB5AZ102
Corps à contact complet 1NF en Plastique
Ce corps de bouton appartient à la gamme Harmony ZB5 de chez Schneider Electric.
Equipé de contact (contact normalement fermé), il est compatible avec les appareils de la gamme XB5.
Fabriqué en France, il est équipé d'un système de connexion à vis.
- Livré avec un bloc : contact 1NF référence ZBE102
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps de bouton Schneider de référence ZB5AZ102 :
- Gamme : Harmony XB5
- Type de produit ou équipement : Corps à contact complet
- Nom de l'appareil : ZB5
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Type de tête : Standard
- Description des contacts : 1 "O"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
- Complémentaires Largeur hors tout CAO : 30 mm
- Hauteur hors tout CAO : 42 mm
- Profondeur hors tout CAO : 32 mm
- Description des bornes ISO n°1 : (11-12)NC
- Poids du produit : 0,021 kg
- Composition de l'appareil : CorpsCollier de fixation
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")4,3 mm (course totale)
- Force d'actionnement : 2 N état électrique modifié par "O"
- Endurance mécanique : 10000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (pollution degree 3) conforming to EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : EN 60947-1 6 kV
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Sous-ensembles de base
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Corps de bouton
- Type de connexion :
- À vis
- Type de contact :
- 1NF
- Gamme :
- Harmony
- Famille :
- ZB5
- Composition du mécanisme :
- Sous ensemble
- Pays de fabrication :
- France
- Matière :
- Plastique
- Garantie :
- 18 mois
