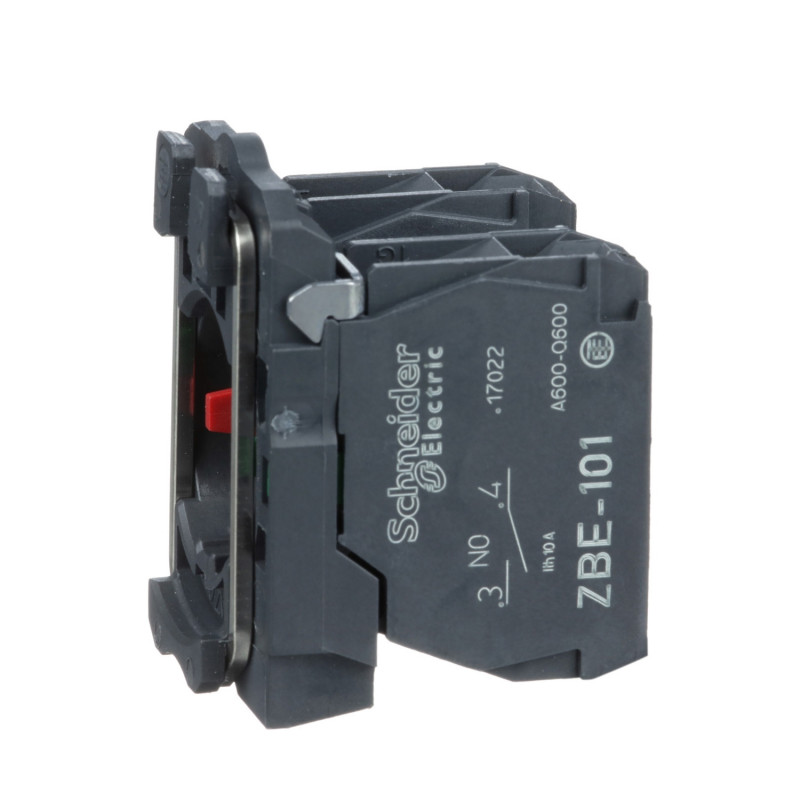

ZB5AZ105 Schneider - corps de bouton - 1O+1F - raccordement vis-étrier - Harmony
Réf. fabricant : ZB5AZ105
EAN-13 : 3389110925760
3389110925760
Réf. AE : SCHZB5AZ105
SCHZB5AZ105
Corps à contact complet 1NO+1NF en Plastique
Ce corps de bouton appartient à la gamme Harmony ZB5 de chez Schneider Electric.
Equipé de contacts (contact normalement ouvert + contact normalement fermé), il est compatible avec les appareils de la gamme XB5.
Fabriqué en France, il est équipé d'un système de connexion à vis.
- Livré avec deux blocs : contact 1NO référence ZBE101 et contact 1NF référence ZBE102
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps de bouton Schneider de référence ZB5AZ105 :
- Gamme : Harmony XB5
- Type de produit ou équipement : Corps à contact complet
- Nom de l'appareil : ZB5
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Type de tête : Standard
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
- Complémentaires Largeur hors tout CAO : 30 mm
- Hauteur hors tout CAO : 42 mm
- Profondeur hors tout CAO : 32 mm
- Description des bornes ISO n°1 : (13-14)NO(11-12)NC
- Composition de l'appareil : Collier de fixationCorps
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
- Endurance mécanique : 10000000 cycle
- couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
- [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- Fiabilité électrique : ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Présentation du produit : Sous-ensembles de base
- Type de produit :
- Corps de bouton
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- Harmony
- Famille :
- ZB5
- Composition du mécanisme :
- Sous ensemble
- Pays de fabrication :
- France
- Matière :
- Plastique
- Garantie :
- 18 mois
