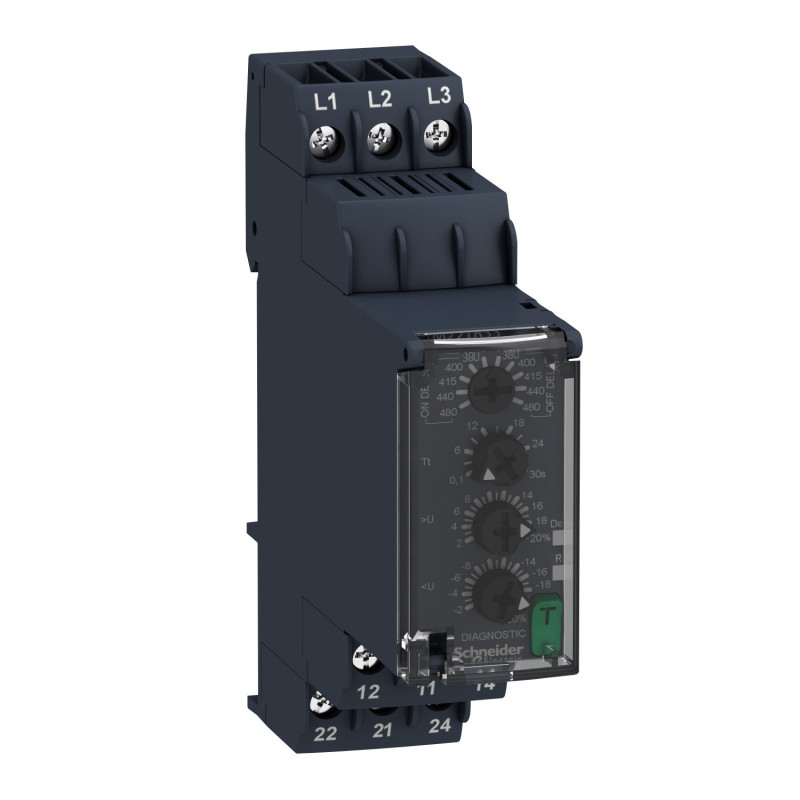

RM22TR33 Schneider - Relais contrôle de phases avec temporisation - 380-480Vca - Zelio Control
80,50 € HT
Réf. fabricant : RM22TR33
EAN-13 : 3606480792199
Réf. AE : SCHRM22TR33
Relais de contrôle de phase 8A - 2OF (inverseur) - Zelio Control - Schneider RM22TR33
Ce relais fabriqué par Schneider Electric fait partie de la gamme Zelio Control, destinée aux besoin industriels.
Il permet le contrôle de réseaux triphasés.
Le relais est équipé de contacts 2OF (inverseur) et d'une plage de mesure 380 à 480Vca.
De format modulaire le relais RM22TR33 s'installe sur le rail DIN de votre armoire électrique.
Les fonctions du relais de contrôle de phases RM22TR33
- Séquencement des phases (ordre des phases L1, L2, L3)
- Absence de phase
- Sur et sous-tension
- Temporisation : 0,1s-30s
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de contrôle de phase Schneider de référence RM22TR33 :
- Gamme de produit : Harmony Control Relays
- Type de produit ou équipement : 3-phase control relay
- Type de relais : Relaisde contrôle
- Nombre de phases réseau : 3 phases
- Nom du relais : RM22TR
- paramètres surveillés par le relais : Détection de surtension et de sous-tensionSéquence de phasesDétection de défauts de phase
- type de temporisation : Réglable 0,1?30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt
- Capacité de commutation en VA : 2000 VA
- plage de mesure : 380...480 V tension CA
- Description des contacts : 2 "O/F"
- Complémentaires Temps de reset : 1500 ms à tension maximum
- Tension de coupure maximale : 250 V CA
- courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 8 A CA
- [Us] tension d'alimentation : 380?480 V CA
- Limites de la tension d'alimentation : 304?576 V CA
- operating limits : - 20 % + 20 % Un
- puissance consommée en VA : 15 VA à 480 V CA 60 Hz
- seuil de détection de tension : < 100 V AC
- supply voltage frequency : 50...60 Hz +/- 10 %
- Contacts de sortie : 2 "OF"
- courant de sortie nominal : 8 A
- précision de réglage du seuil de commutation : +/- 10 + de la valeur pleine échelle
- dérive du seuil de commutation : <= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<= 1 % dans la fourchette de tension d'alimentation
- réglage exact du temps de retard : 10 P
- dérive de la temporisation : <= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<= 1 % dans la fourchette de tension d'alimentation
- hystérésis : 2 % fixe de sélectionnable
- temporisation à la mise sous tension : 650 ms
- cycle de mesure maximal : 150 ms cycle de mesure en tant que valeur eff réelle
- tension de réglage de seuil : 2 à 20 % de Un sélectionné
- plage d'utilisation en tension : 380...480 V phase-phase
- précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 3 % pour temporisation
- erreur de mesure : < 1 % sur la gamme entière avec variation de tension< 0,05 %/°C avec variation de température
- temps de réponse : <= 300 ms
- Catégorie de surtension : III se conformer à CEI 60664-1III se conformer à UL 508
- Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27
- Position de montage : Toutes positions
- Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout
- couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)
- Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
- Endurance électrique : 100000 cycle
- Endurance mécanique : 10000000 cycle
- Catégorie d'emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1
- Données de fiabilité de la sécurité : MTTFd = 388,1 ansB10d = 350000
- Matière des contacts : Sans cadmium
- Largeur : 22,5 mm
- Poids du produit : 0,09 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Relais de contrôle de phase - Relais de contrôle de tension
- Type de contact :
- 2OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Control
- Calibre :
- 8A
- Format :
- Modulaire
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
Questions
 Alhassane CONTE le 31/01/2024 |
Question : Est-ce que le relais RM22TR33 peut déclencher le disjoncteur général d'une armoire électrique en cas de détection d'un défaut de terre? |
Réponse : Bonjour, Vus pouvez utiliser ce relais de contrôle de phase pour piloter une bobine MX ou MN reliée au disjoncteur ou sectionneur principal du tableau. N'hésitez pas à nous contacter au 02 99 69 69 41 pour toutes question complémentaire. L'équipe achat-electrique.com |
|
