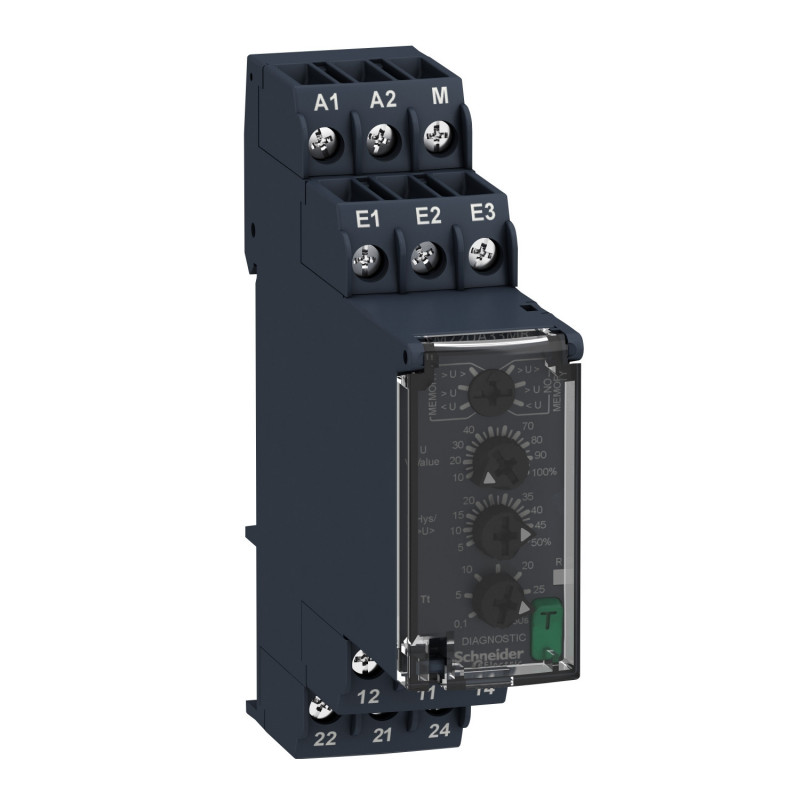

RM22UA33MR Schneider - Relais sur/sous-tension - 15 à 500V- 24 à 240Vca/cc - Zelio Control
search
  • RM22UA33MR Schneider - Relais sur/sous-tension - 15 à 500V- 24 à 240Vca/cc - Zelio Control
  • RM22UA33MR Schneider - Relais sur/sous-tension - 15 à 500V- 24 à 240Vca/cc - Zelio Control
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

RM22UA33MR Schneider - Relais sur/sous-tension - 15 à 500V- 24 à 240Vca/cc - Zelio Control

Schneider
93,72 € HT
Réf. fabricant : RM22UA33MR EAN-13 : 3606480792250 3606480792250 Réf. AE : SCHRM22UA33MR SCHRM22UA33MR

Relais de contrôle de tension Zelio Control - 2OF (inverseur) - Schneider Electric RM22UA33MR

Ce relais de contrôle fait partie de la gamme Zelio Control de chez Schneider Electric. Il permet le contrôle de réseaux monophasés.

Le relais RM22UA33MR dispose de contacts 2OF (inverseur) et surveille la variation de tension sur une plage de 24V à 240V ca-cc

Les fonctions du relais de contrôle de tension Schneider RM22UA33MR

  • Surtension (avec/sans mémoire)
  • Sous-tension (avec/sans mémoire)
  • Sur ou sous-tension en mode fenêtre (avec/sans mémoire)
  • Temporisation : 0,1s-30s
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais de contrôle de tension
Type de contact :
2OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Total
93.72 € HT
112.46 € TTC

Caractéristiques principales du Relais de contrôle de tension Schneider de référence RM22UA33MR :


  • Gamme de produit : Harmony Control Relays
  • Type de produit ou équipement : Voltage control relay
  • Type de relais : Relais de contrôle de la tension
  • Nombre de phases réseau : Monophasé
  • Type de circuit d'alimentation : CC
  • Nom du relais : RM22UA
  • paramètres surveillés par le relais : Sous-tension et surtension en mode fenêtreDétection de surtension ou de sous-tension
  • type de temporisation : Réglable 0,1?30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt
  • Capacité de commutation en VA : 2000 VA
  • plage de mesure : 15...500 V tension CA/CC 50/60 Hz
  • Description des contacts : 2 "O/F"
  • Complémentaires Temps de reset : 1500 ms à tension maximum
  • Tension de coupure maximale : 250 V CA
  • courant commuté minimum : 10 mA à 5 V CC
  • Courant commuté maximum : 8 A CA
  • [Us] tension d'alimentation : 24?240 V CA/CC 50/60 Hz
  • Limites de la tension d'alimentation : 20,4?264 V CA/CC
  • puissance consommée en VA : 3,5 VA CA
  • Puissance consommée maximale en W : 1,5 W CC
  • supply voltage frequency : 40...70 Hz +/- 10 %
  • résistance entre bornes : 150 kOhm à bornes E2-M300 kOhm à bornes E1-M500 kOhm à bornes E3-M
  • Contacts de sortie : 2 "OF"
  • courant de sortie nominal : 8 A
  • hystérésis : 3 % fixe de pleine échelle pour mode fenêtre5?50 % réglable de réglage du seuil pour détection de surtension ou de sous-tension
  • temporisation à la mise sous tension : 600 ms
  • cycle de mesure maximal : 100 ms cycle de mesure en tant que valeur eff réelle
  • précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation
  • erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température
  • temps de réponse : <= 500 ms
  • Catégorie de surtension : III se conformer à CEI 60664-1
  • Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27
  • Isolement : Entre alimentation et mesure
  • Position de montage : Toutes positions
  • Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout
  • couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
  • Matière du boîtier : Plastique auto-extinguible
  • Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)
  • Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
  • Endurance électrique : 100000 cycle
  • Endurance mécanique : 10000000 cycle
  • Catégorie d'emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1
  • Données de fiabilité de la sécurité : MTTFd = 308,2 annéesB10d = 290000
  • Matière des contacts : Sans cadmium
  • Largeur : 22,5 mm
  • Poids du produit : 0,11 kg
Type de produit :
Relais de contrôle de tension
Type de contact :
2OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Fiche technique du produit :
