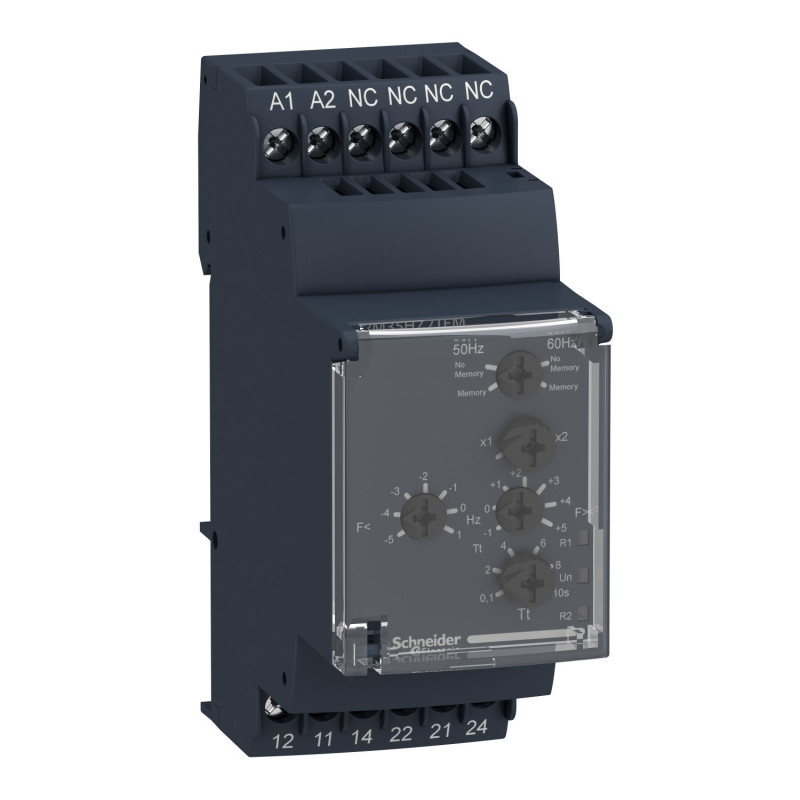

RM35HZ21FM Schneider - Relais de contrôle de la fréquence - plage 40 à 70 Hz - Zelio Control
121,67 € HT
Réf. fabricant : RM35HZ21FM
EAN-13 : 3389119405201
Réf. AE : SCHRM35HZ21FM
Relais de surveillance de fréquence Schneider RM35HZ21FM - 2OF (inverseur) - Zelio Control
Ce relais de contrôle de fréquence RM35HZ21FM fait partie de la gamme Zelio Control de chez Schneider Electric. Il a pour fonction de contrôler les variations de fréquences sur les réseaux alternatifs 50Hz ou 60hz.
Ce relais dispose de contacts 2OF (inverseur) et contrôle des les valeurs d'un réseaux 50Hz ou 60Hz; seuil haut : -2...+10Hz; seuil bas : -10...+2Hz.
l'alimentation de relais doit être comprise entre les tensions 120V et 277Vca.
Les fonctions du relais de contrôle Schneider RM35HZ21FM
- Sur et sous-fréquence avec deux sorties relais indépendantes
- Fonction mémoire sélectionnable
- Surveillance de leur propre tension d'alimentation mesurée en valeur efficace vraie
- temporisation : 0,1s-10s
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de contrôle de fréquence Schneider de référence RM35HZ21FM :
- Gamme de produit : Harmony Control Relays
- Type de produit ou équipement : Frequency control relay
- Type de relais : Relais de contrôle de fréquence
- Nom du relais : RM35HZ21FM
- paramètres surveillés par le relais : Surfréquence et sous-fréquence 50 ou 60 Hz
- type de temporisation : Réglable 0,1?10 s, +/- 10 % lors du dépassement du seuil
- Capacité de commutation en VA : 1250 VA
- courant commuté minimum : 10 mA à 5 V CC
- Puissance consommée maximale en VA : 6 VA CA
- plage de mesure : 40...70 Hz fréquence
- Catégorie d'emploi : AC-12 conforming to IEC 60947-5-1AC-13 conforming to IEC 60947-5-1AC-14 conforming to IEC 60947-5-1AC-15 se conformer à IEC 60947-5-1DC-12 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1DC-14 se conformer à IEC 60947-5-1
- Complémentaires Temps de reset : 2000 ms temporisation
- Tension de coupure maximale : 250 V CA/CC
- [Us] tension d'alimentation : 120...277 V CA
- [Us] tension d'alimentation : 120?277 V CA
- Limites de la tension d'alimentation : 102?308 V CA
- Fréquence circuit de commande : 40...70 Hz
- Largeur : 35 mm
- Contacts de sortie : 1 F/O + 1 F/O
- Matière des contacts : Sans cadmium
- courant de sortie nominal : 5 A
- maximum input frequency : 70 Hz
- cycle de mesure maximal : 200 ms cycle de mesure en tant que valeur eff réelle
- delay at power up : 0,5 s
- hystérésis : 0,3 % fixe
- Précision de mesure : +/-10 % de la valeur entrée pleine échelle+/-10 % de la pleine échelle dans le délai imparti
- précision de répétition : +/- 0,5% pour circuit de mesure et d'entrée+/- 0,5% pour temporisation
- erreur de mesure : +/- 0,05 %/°C avec variation de température< +/- 1 % sur la gamme entière avec variation de tension
- réglage du seuil : -2...10 Hz-10...2 Hz
- Marquage : CE : 73/23/EECCE : CEM 89/336/EEC
- Catégorie de surtension : III se conformer à CEI 60664-1
- résistance d'isolement : > 500 M? à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5> 500 M? à 500 V CC entre mesure et sortie relais se conformer à CEI 60664-1> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à CEI 60255-5> 500 M? à 500 V CC entre alimentation et sortie relais se conformer à CEI 60664-1> 500 M? à 500 V CC entre mesure et sortie relais se conformer à CEI 60255-5> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à CEI 60664-1
- [Ui] tension d'isolement : 400 V conforming to IEC 60664-1
- operating voltage tolerance : - 15 % + 10 % Un
- Fréquence d'alimentation : 50/60 Hz +/- 10 %
- Isolement : Aucune isolation galvanique entre alimentation et mesure
- Position de montage : Toutes positions sans
- Mode de raccordement : Screw terminals, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) solid without cable endBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutScrew terminals, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) flexible with cable endBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
- couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier : Plastique auto-extinguible
- local signalling : 1 LED vert pour Indicateur d'alimentation1 LED jaune pour fréquence correcte (R1 supérieure)1 LED jaune pour fréquence correcte (R2 inférieure)
- Support de montage : 35 mm symmetrical DIN rail conforming to EN/IEC 60715
- Endurance électrique : 100000 cycle
- Endurance mécanique : 30000000 cycle
- vitesse de commande : <= 360 operations/hour full load
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Relais de contrôle de fréquence
- Type de contact :
- 2OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Control
- Format :
- Modulaire
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
