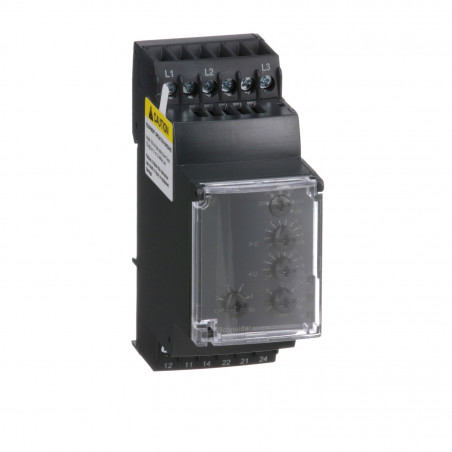

RM35TF30 Schneider - Relais de contrôle de phases multifonction - plage 220 à 480Vca - Zelio Control
search
  • RM35TF30 Schneider - Relais de contrôle de phases multifonction - plage 220 à 480Vca - Zelio Control
  • RM35TF30 Schneider - Relais de contrôle de phases multifonction - plage 220 à 480Vca - Zelio Control
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

RM35TF30 Schneider - Relais de contrôle de phases multifonction - plage 220 à 480Vca - Zelio Control

Schneider
103,97 € HT
Réf. fabricant : RM35TF30 EAN-13 : 3389119405263 3389119405263 Réf. AE : SCHRM35TF30 SCHRM35TF30

Relais de contrôle de phase 5A - 2OF (inverseur) - Zelio Control - Schneider RM35TF30

Ce relais fabriqué par Schneider Electric fait partie de la gamme Zelio Control, destinée aux besoin industriels.

Il permet le contrôle de réseaux triphasés.

Le relais est équipé de contacts 2OF (inverseur) et d'une plage de mesure 220 à 480Vca.

De format modulaire le relais RM35TF30 s'installe sur le rail DIN de votre armoire électrique.

Les fonctions du relais de contrôle de phases RM35TF30

  • Séquencement des phases (ordre des phases L1, L2, L3)
  • Absence de phase
  • Asymétrie
  • Sur et sous-tension
  • Temporisation : 0,1s-10s
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais de contrôle de phase
Type de contact :
2OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Calibre :
5A
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Total
103.97 € HT
124.76 € TTC

Caractéristiques principales du Relais de contrôle de phase Schneider de référence RM35TF30 :


  • Gamme de produit : Harmony Control Relays
  • Type de produit ou équipement : 3-phase control relay
  • Type de relais : Relais multifonctionnel de contrôle
  • Application spécifique du produit : Pour alimentation triphasée
  • Nom du relais : RM35TF
  • paramètres surveillés par le relais : Sous-tension et surtension en mode fenêtreSéquence de phasesDétection de défauts de phaseAsymétrie
  • time delay : Réglable 0,1?10 s, +/-10 % de la valeur pleine échelle
  • Capacité de commutation en VA : 1250 VA
  • plage de mesure : 220...480 V tension CA
  • Description des contacts : 2 "O/F"
  • Tension et type de circuit de commande : 220...480 V
  • Complémentaires Temps de reset : 1500 ms à 480 V
  • Tension de coupure maximale : 250 V CA250 V CC
  • courant commuté minimum : 10 mA à 5 V CC
  • Courant commuté maximum : 5 A CA5 A CC
  • limites de la tension d'alimentation : 194?528 V CA, 3 phases
  • plage de tension du circuit de commande : - 12 % + 10 % Un
  • puissance consommée en VA : 0?22 VA à 400 V CA 50 Hz
  • seuil de détection de tension : < 194 V
  • Fréquence circuit de commande : 50...60 Hz +/- 10 %
  • Contacts de sortie : 2 "OF"
  • courant de sortie nominal : 5 A
  • limites de tension de mesure : 176?528 V CA
  • hystérésis : 2 %
  • delay at power up : 650 ms
  • cycle de mesure maximal : 140 ms cycle de mesure en tant que valeur eff réelle
  • tension de réglage de seuil : -20? -2 % dans la plage 380?480 V CA2 à 20 % de Un sélectionné-12 à -2 % dans la gamme de 220 V CA+2 à +20 % dans la gamme de 220 à 440 V CA+2 à +10 % dans la gamme de 480 V CA
  • plage d'utilisation en tension : 220 à 480 V phase-phase
  • asymétrie de réglage de seuil : 5 à 15 % de Un sélectionné
  • précision de répétition : 0,3 % pour temporisation0,5 % pour circuit de mesure et d'entrée
  • erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température
  • temps de réponse : < 200 ms (en cas d'un défaut)
  • Marquage : CE
  • Catégorie de surtension : III se conformer à CEI 60664-1
  • résistance d'isolement : > 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664-1
  • [Ui] tension d'isolement : 400 V se conformer à CEI 60664-1
  • Fréquence d'alimentation : 50/60 Hz +/- 10 %
  • Position de montage : Toutes positions sans
  • Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
  • couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
  • Matière du boîtier : Plastique auto-extinguible
  • Signalisation locale : pourpuissance ON LED (vert) pourrelais allumé LED (jaune) pourerreur LED (jaune)
  • Support de montage : Rail DIN symétrique 35 mm se conformer à EN/CEI 60715
  • Endurance électrique : 100000 cycle
  • Endurance mécanique : 30000000 cycle
  • vitesse de commande : <= 360 opérations/heure pleine charge
  • Catégorie d'emploi : AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à IEC 60947-5-1AC-15 se conformer à IEC 60947-5-1DC-12 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1
  • Données de fiabilité de la sécurité : MTTFd = 399,5 annéesB10d = 360000
  • Largeur : 35 mm
  • Poids du produit : 0,13 kg
Type de produit :
Relais de contrôle de phase
Type de contact :
2OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Control
Calibre :
5A
Format :
Modulaire
Pays de fabrication :
Indonésie
Garantie :
18 mois
Fiche technique du produit :
