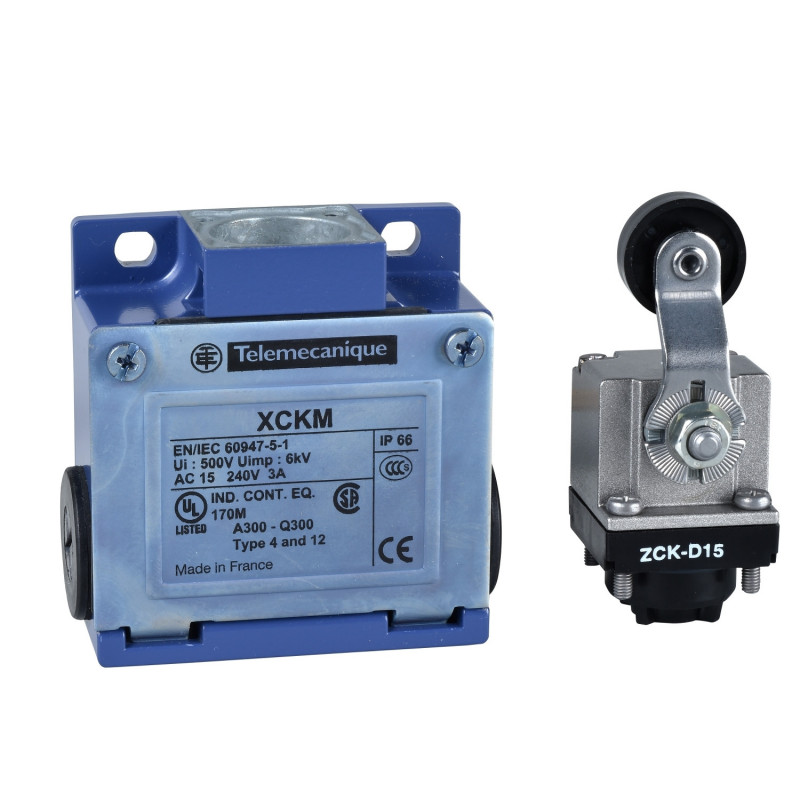

XCKM115 Schneider - Interrupteur fin de course - levier galet plastique - 1NO+1NF - brusque - 3 PG11
27,08 € HT
Réf. fabricant : XCKM115
EAN-13 : 3389110646443
Réf. AE : SCHXCKM115
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCKM fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 3 entrées PE filetage PG11 pour garantir son étanchéité IP66
Livré complet, avec un corps en métal et un actionneur de type levier à galet plastique.
Les spécificités de l'interrupteur Schneider XCKM115
- Dimensions HxLxP: 64x64x30mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en métal certifié IK06
- Étanche IP66
- 3 entrées PE filetage PG11
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKM115 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKM
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- matière du corps : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Levier à galet à rappel thermoplastique
- type d'approche : Approche latérale, 2 directions
- entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 11
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- type d'enclenchements : 1
- Ouverture positive : Avec
- couple minimum pour ouverture positive : 0,25 N.m
- couple minimal d'actionnement : 0,1 N.m
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 1,5 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 10 A AC
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 MOhm conforming to IEC 60255-7 category 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 15000000 cycle
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Poids du produit : 0,28 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKM
- Entrées de câble :
- 3 entrées PE filetage PG11
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP66
- Matière :
- Métal
- Garantie :
- 18 mois
