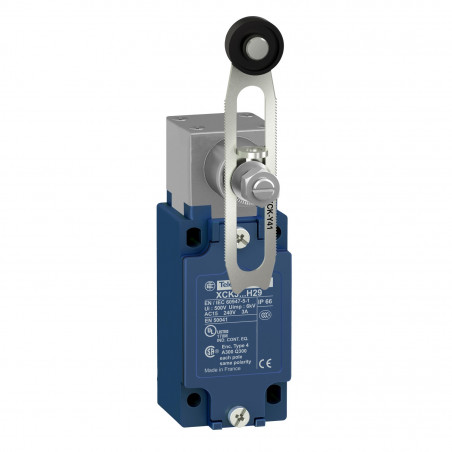

XCKJ10541 Schneider - Interrupteur fin de course - levier galet plastique réglable - 1NO+1NF - brusque - PG13
45,00 € HT
Réf. fabricant : XCKJ10541
EAN-13 : 3389110646030
Réf. AE : SCHXCKJ10541
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCKJ fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage PG13,5 pour garantir son étanchéité IP66
Livré complet, avec un corps en métal et un actionneur de type levier à galet plastique réglable.
Les spécificités de l'interrupteur Schneider XCKJ10541
- Dimensions HxLxP: 77x40x44mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en métal certifié IK07
- Étanche IP66
- 1 entrée PE filetage PG13,5
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKJ10541 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKJ
- forme du capteur : -
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Spring return roller lever thermoplastic variable length
- type d'approche : Approche latérale, 1 ou 2 sens programmables
- entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9?12 mm
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- nombre seuils de réglage : 1
- Ouverture positive : Sans
- couple minimal d'actionnement : 0,25 N.m
- vitesse d'attaque maximale : 1,5 m/s
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 250 V, DC-13, Q300 se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 10 A
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 MOhm conforming to IEC 60255-7 category 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 30000000 cycle
- Largeur : 40 mm
- Hauteur : 77 mm
- Profondeur : 44 mm
- Poids du produit : 0,485 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKJ
- Entrées de câble :
- 1 entrée PE filetage PG13,5
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK07
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP66
- Matière :
- Métal
- Garantie :
- 18 mois
