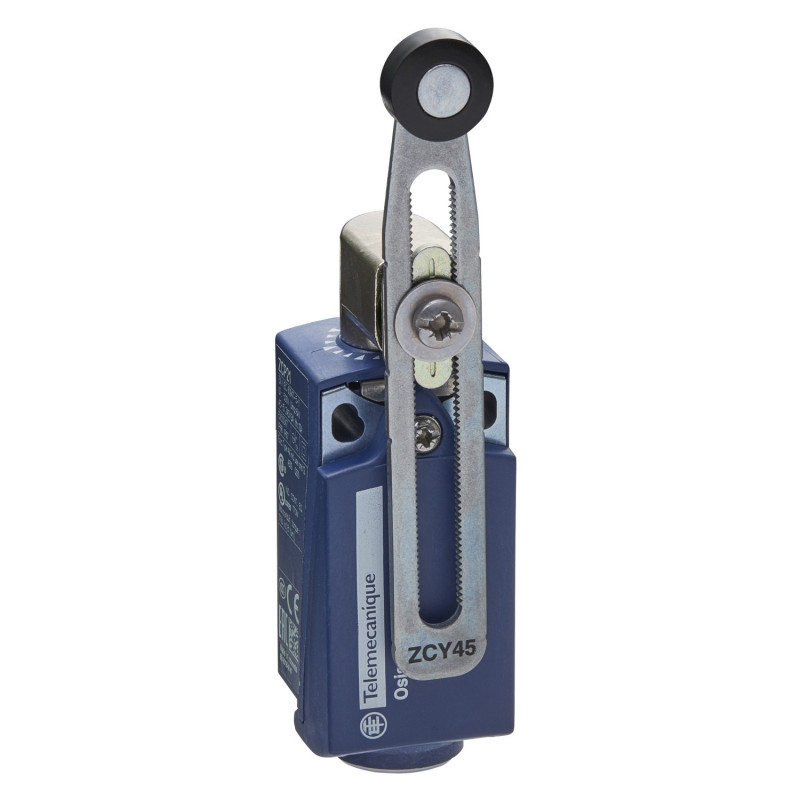

XCKP2145G11 Schneider - Interrupteur fin de course - levier galet plastique réglable - 1NO+1NF - brusque - PG11
Réf. fabricant : XCKP2145G11
EAN-13 : 3389110301410
Réf. AE : SCHXCKP2145G11
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCKP fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage PG11 pour garantir son étanchéité IP67
Livré complet, avec un corps en plastique et un actionneur de type levier à galet plastique réglable.
Les spécificités de l'interrupteur Schneider XCKP2145G11
- Dimensions HxLxP: 65x31x30mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en plastique certifié IK04
- Étanche IP67
- 1 entrée PE filetage PG11
Questions et réponses
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKP2145G11 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKP
- forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Levier à galet à rappel thermoplastique longueur variable
- type d'approche : Approche latérale, 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- entrée de câble : 1 entrée filetée pour presse-étoupe Pg 11
- forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- couple minimum pour ouverture positive : 0,25 N.m
- couple minimal d'actionnement : 0,1 N.m
- vitesse d'attaque maximale : 1,5 m/s
- précision de répétition : 0.1 mm on the tripping points with 1 million operating cycles
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 MOhm conforming to IEC 60255-7 category 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Poids du produit : 0,145 kg
- Description des bornes ISO n°1 : (13-14)NO(21-22)NC
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKP
- Entrées de câble :
- 1 entrée PE filetage PG11
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK04
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP67
- Matière :
- Plastique
- Garantie :
- 18 mois
