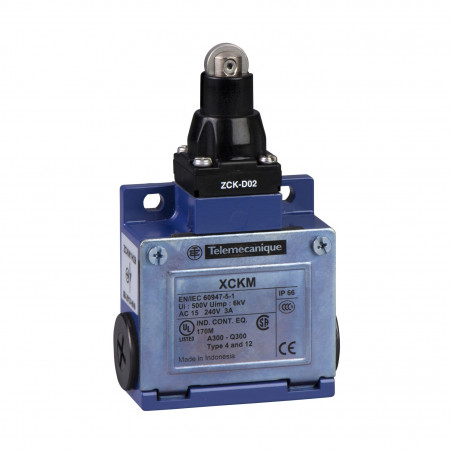

XCKM102 Schneider - Interrupteur de position - poussoir galet métal - 1NO+1NF - brusque - 3 PG11
29,00 € HT
Réf. fabricant : XCKM102
EAN-13 : 3389110646436
Réf. AE : SCHXCKM102
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCKM fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 3 entrées PE filetage PG11 pour garantir son étanchéité IP66
Livré complet, avec un corps en métal et un actionneur de type poussoir à galet métal.
Les spécificités de l'interrupteur Schneider XCKM102
- Dimensions HxLxP: 64x64x30mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en métal certifié IK06
- Étanche IP66
- 3 entrées PE filetage PG11
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKM102 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKM
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Métal
- matière du corps : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Linéaire
- type d'unité de commande : Poussoir avec galet à rappel métal
- type d'approche : Approche latérale, 2 directions
- entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 11
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- type d'enclenchements : 1
- Ouverture positive : Avec
- force minimale pour ouverture positive : 36 N
- effort minimal d'actionnement : 12 N
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 0,5 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 10 A CA
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 20000000 cycle
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Poids du produit : 0,255 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Poussoir à galet métal
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKM
- Entrées de câble :
- 3 entrées PE filetage PG11
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP66
- Matière :
- Métal
- Garantie :
- 18 mois
