* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

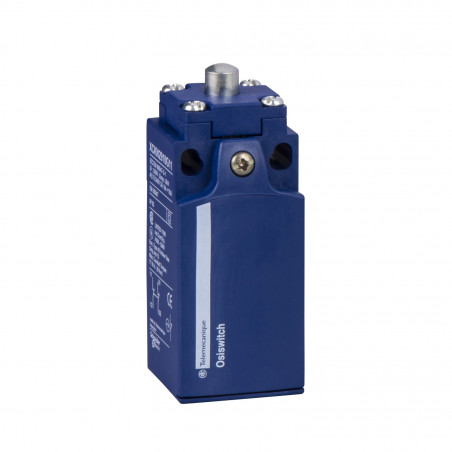

XCKN2110P20 Schneider - Interrupteur de position - poussoir métal vertical - 1NO+1NF - brusque - M20
Réf. fabricant : XCKN2110P20
EAN-13 : 3389110214222
Réf. AE : SCHXCKN2110P20
Interrupteur fin de course complet avec corps en plastique
Ce capteur de fin de course de la gamme OsiSense XCKN fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage M20 pour garantir son étanchéité IP65
Livré complet, avec un corps en plastique et un actionneur de type poussoir piston en métal.
Les spécificités de l'interrupteur Schneider XCKN2110P20
- Dimensions HxLxP: 75x30x30mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en plastique certifié IK05
- Étanche IP65
- 1 entrée PE filetage M20
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKN2110P20 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKN
- forme du capteur : Forme compact B
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- mouvement tête de commande : Linéaire
- type d'unité de commande : Poussoir à rappel métal
- type d'approche : Approche verticale, 1 direction
- entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7?13 mm
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Sur embout
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- force minimale pour ouverture positive : 30 N
- effort minimal d'actionnement : 15 N
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 0,5 m/s
- précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 75 mm
- Profondeur : 30 mm
- Poids du produit : 0,135 kg
- Description des bornes ISO n°1 : (13-14)NO(21-22)NC
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Poussoir piston en métal
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKN
- Entrées de câble :
- 1 entrée PE filetage M20
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK05
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP65
- Matière :
- Plastique
- Garantie :
- 18 mois
