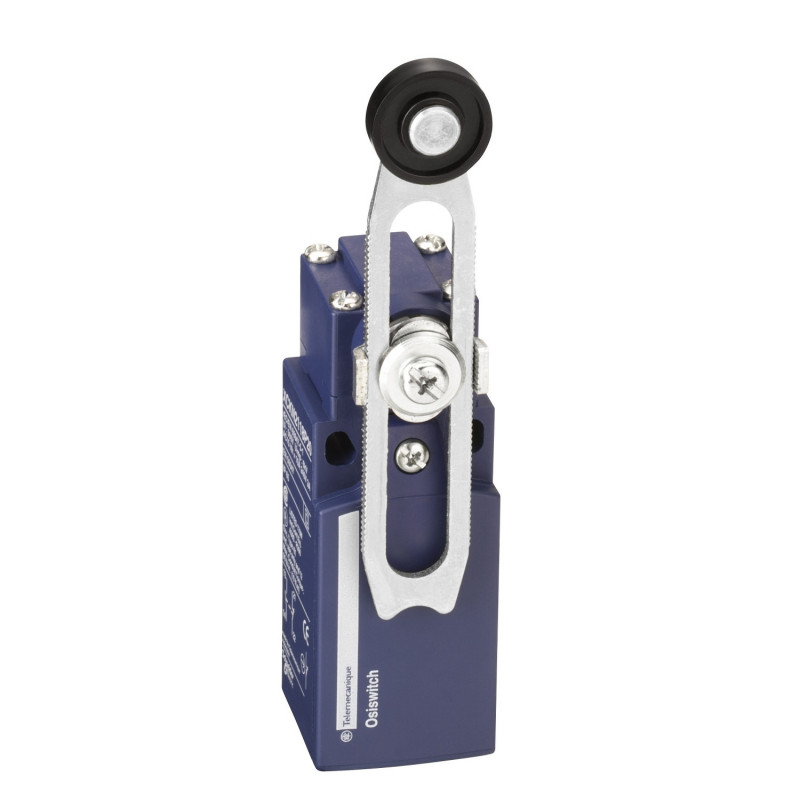

XCKN2145P20 Schneider - Interrupteur fin de course - levier galet plastique réglable - 1NO+1NF - brusque - M20
Interrupteur fin de course complet avec corps en plastique
Ce capteur de fin de course de la gamme OsiSense XCKN fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage M20 pour garantir son étanchéité IP65
Livré complet, avec un corps en plastique et un actionneur de type levier à galet plastique réglable.
Les spécificités de l'interrupteur Schneider XCKN2145P20
- Dimensions HxLxP: 108 à 157mx30x42mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en plastique certifié IK05
- Étanche IP65
- 1 entrée PE filetage M20
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKN2145P20 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKN
- forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Spring return roller lever thermoplastic variable length
- type d'approche : Lateral approach, 2 directions
- entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7?13 mm
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- couple minimum pour ouverture positive : 0,15 N.m
- couple minimal d'actionnement : 0,1 N.m
- vitesse d'attaque maximale : 1,5 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 108?157 mm
- Profondeur : 42 mm
- Poids du produit : 0,18 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
===
- Hauteur : 108?157 mm
- Profondeur : 42mm
- Poids du produit : 0,18 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKN
- Entrées de câble :
- 1 entrée PE filetage M20
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK05
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP65
- Matière :
- Plastique
- Garantie :
- 18 mois
Questions
Paci le 26/04/2023 | Question : Bonsoir il me faudrait un fin de course avec contact fermé pour un monte chargé que je puisse me branché sur ce lui qui existe déjà que deux fils a tiré |
Réponse : Bonjour, L'interrupteur fin de course XCKN2145P20 Schneider possède deux contacts, 1 NF (normalement fermé) et 1 NO (normalement ouvert). N'hésitez pas à nous appeler au 02.99.69.69.41 pour des explications plus détaillées, Cordialement,
L'équipe Achat-Electrique |
|
