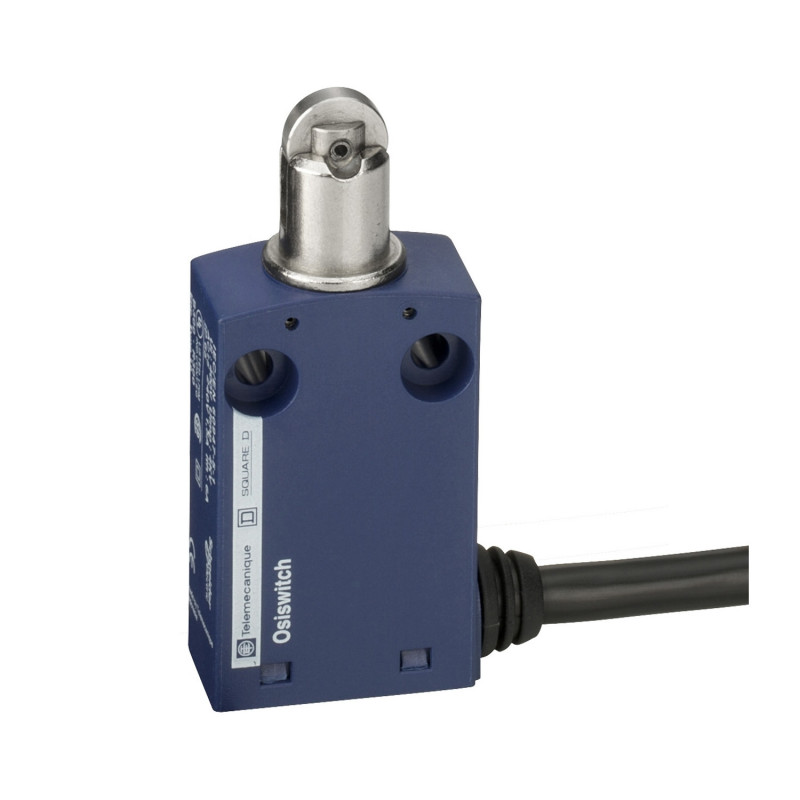

XCMN2102L3 Schneider - Interrupteur de position - poussoir galet métal - 1NO+1NF - brusque - câble 3m
search
  • XCMN2102L3 Schneider - Interrupteur de position - poussoir galet métal - 1NO+1NF - brusque - câble 3m
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

XCMN2102L3 Schneider - Interrupteur de position - poussoir galet métal - 1NO+1NF - brusque - câble 3m

Telemecanique
24,90 € HT
Réf. fabricant : XCMN2102L3 EAN-13 : 3389110921069 3389110921069 Réf. AE : SCHXCMN2102L3 SCHXCMN2102L3

Interrupteur fin de course complet avec corps en plastique

Ce capteur de fin de course de la gamme OsiSense XCMN fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
L'interrupteur de position est livré pré-câblé avec un cable 4x0,75mm² de 3m assurant une connexion étanche IP65
Livré complet, avec un corps en plastique et un actionneur de type poussoir à galet métal.

Les spécificités de l'interrupteur Schneider XCMN2102L3

  • Dimensions HxLxP: 70,4x30x16mm
  • Contacts à action brusque
  • Contacts 1NO+1NF
  • Corps en plastique certifié IK04
  • Étanche IP65
  • cable 4x0,75mm² de longueur 3m
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Interrupteur de position complet
Type d'actionneur :
Poussoir à galet métal
Type de connexion :
Cable 4x0,75mm²
Type de contact :
1NO+1NF
Gamme :
OsiSense
Famille :
XCMN
Entrées de câble :
Pré-cablé
Longueur de câble :
3m
Résistance aux impacts :
IK04
Pays de fabrication :
Indonésie
Étanchéité :
IP65
Matière :
Plastique
Garantie :
18 mois
prix TTC_MKP :
26,145
actif_MKP :
1
Coefficient_MKP :
1,05
Total
24.90 € HT
29.88 € TTC

Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCMN2102L3 :

  • Gamme : Telemecanique Limit switches XC Standard
  • Nom de gamme : Format standard
  • Type de produit ou équipement : Commutateur de fin de course
  • Nom de l'appareil : XCMN
  • forme du capteur : Miniature
  • Type de carter : Fixe
  • Type de tête : Tête de piston
  • Matière : Plastique
  • matière du corps : Plastique
  • Matière de la tête : Zamak
  • Mode de fixation : Par le corps
  • mouvement tête de commande : Linéaire
  • type d'unité de commande : Poussoir avec galet à rappel métal
  • type d'approche : Approche latérale, 2 directions
  • Nombre de pôles : 2
  • Description des contacts : 1 "O" + 1 "F"
  • Fonctionnement des contacts : À action brusque
  • Complémentaires mouvement d'attaque : Avec came 30°
  • raccordement électrique : Câble fixe
  • longueur de câble : 3 m
  • Composition du câble : 4 x 0,75 mm²
  • Isolement : PvR
  • forme d'isolation entre contacts : Zb
  • Ouverture positive : Avec
  • force minimale pour ouverture positive : 35 N
  • effort minimal d'actionnement : 7 N
  • vitesse d'attaque maximale : 0,5 m/s
  • désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
  • [Ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-5-1300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
  • résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 3
  • [Uimp] tension assignée de tenue aux chocs : CEI 60664 4 kVCEI 60947-1 4 kV
  • protection contre les courts-circuits : 6 A cartridge fuse, type gG
  • durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
  • Endurance mécanique : 5000000 cycle
  • Largeur : 30 mm
  • Hauteur : 70,4 mm
  • Profondeur : 16 mm
Type de produit :
Interrupteur de position complet
Type d'actionneur :
Poussoir à galet métal
Type de connexion :
Cable 4x0,75mm²
Type de contact :
1NO+1NF
Gamme :
OsiSense
Famille :
XCMN
Entrées de câble :
Pré-cablé
Longueur de câble :
3m
Résistance aux impacts :
IK04
Pays de fabrication :
Indonésie
Étanchéité :
IP65
Matière :
Plastique
Garantie :
18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
