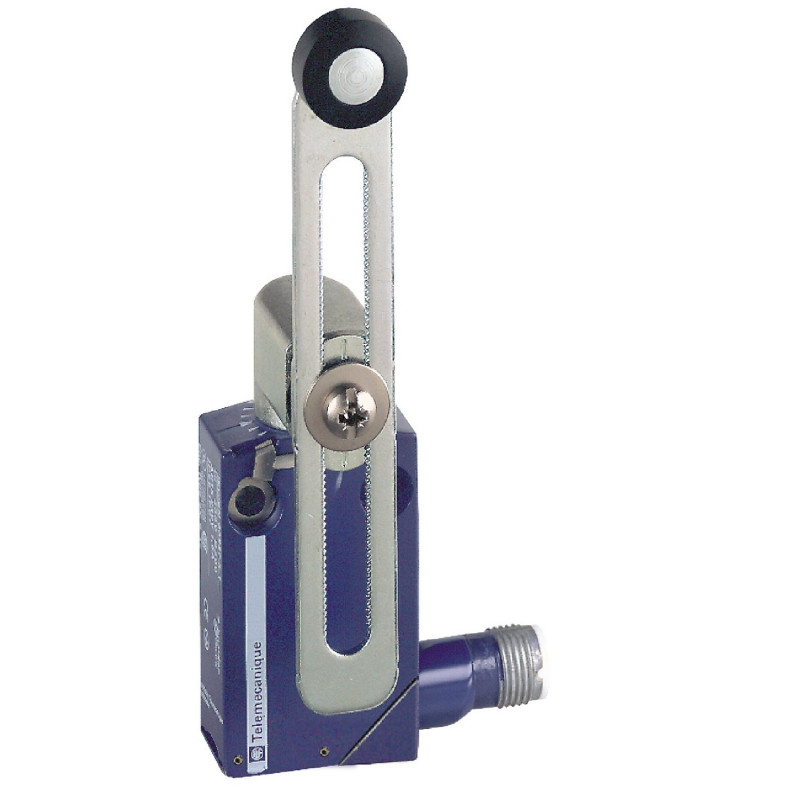

XCMD2145M12 Schneider - Capteur fin de course - levier galet plastique réglable long - 1OF - brusque - M12
42,00 € HT
Réf. fabricant : XCMD2145M12
EAN-13 : 3389110221527
Réf. AE : SCHXCMD2145M12
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCMD fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et un connecteur m12 mâle 4 broches étanche IP68
Livré complet, avec un corps en métal et un actionneur de type levier à galet plastique réglable.
Les spécificités de l'interrupteur Schneider XCMD2145M12
- Dimensions HxLxP: 50x30x16mm
- Contacts à action brusque
- Contacts 1OF (inverseur)
- Corps en métal certifié IK06
- Étanche IP68
- connecteur m12 mâle 4 broches
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCMD2145M12 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCMD
- forme du capteur : Miniature
- Type de carter : Corps enfichable
- Type de tête : Tête rotative
- Matière : Métal
- matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Levier à galet à rappel thermoplastique longueur variable
- type d'approche : Approche latérale, 2 directions
- Nombre de pôles : 1
- Description des contacts : 1 F/O
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Connecteur mâle M12, 4 broches
- forme d'isolation entre contacts : Za
- Ouverture positive : Sans
- effort minimal d'actionnement : 0,1 N
- vitesse d'attaque maximale : 1,5 m/s
- [Ie] courant assigné d'emploi : 1,5 A à 240 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A0,1 A à 250 V, DC-13 se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 3 A
- [Ui] tension assignée d'isolement : 250 V (degré de pollution 3) se conformer à IEC 60947-5-1
- résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 2,5 kV se conformer à CEI 606642,5 kV CEI 60947-1
- protection contre les courts-circuits : 4 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Poids du produit : 0,135 kg
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Connecteur M12 mâle 4 broches
- Type de contact :
- 1OF (inverseur)
- Gamme :
- OsiSense
- Famille :
- XCMD
- Entrées de câble :
- Connecteur
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP68
- Matière :
- Métal
- Garantie :
- 18 mois
