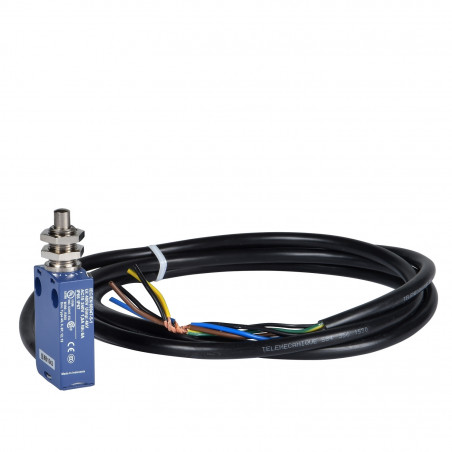

XCMD21F0L1 Schneider - Interrupteur fin de course - poussoir M12 métal - 1NO+1NF - brusque - câble 1m
32,00 € HT
Réf. fabricant : XCMD21F0L1
EAN-13 : 3389110220018
Réf. AE : SCHXCMD21F0L1
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCMD fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
L'interrupteur de position est livré pré-câblé avec un cable 5x0,75mm² de 1m assurant une connexion étanche IP68
Livré complet, avec un corps en métal et un actionneur de type poussoir piston en métal.
Les spécificités de l'interrupteur Schneider XCMD21F0L1
- Dimensions HxLxP: 50x30x16mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en métal certifié IK06
- Étanche IP68
- cable 5x0,75mm² de longueur 1m
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCMD21F0L1 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCMD
- forme du capteur : Miniature
- Type de carter : Fixe
- Type de tête : Tête de piston M12
- Matière : Métal
- matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par la tête
- mouvement tête de commande : Linéaire
- type d'unité de commande : Poussoir à rappel métal
- type d'approche : Approche verticale, 1 direction
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Sur embout
- raccordement électrique : Connecteur à câble amovible
- longueur de câble : 1 m
- Composition du câble : 5 x 0,75 mm²
- Isolement : PvR
- forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- force minimale pour ouverture positive : 42,5 N
- effort minimal d'actionnement : 8,5 N
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 0.5 m/s
- désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-5-1300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à CEI 606644 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 6 A cartridge fuse, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Poids du produit : 0,195 kg
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Poussoir piston en métal
- Type de connexion :
- Cable 5x0,75mm²
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCMD
- Entrées de câble :
- Pré-cablé
- Longueur de câble :
- 1m
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP68
- Matière :
- Métal
- Garantie :
- 18 mois
