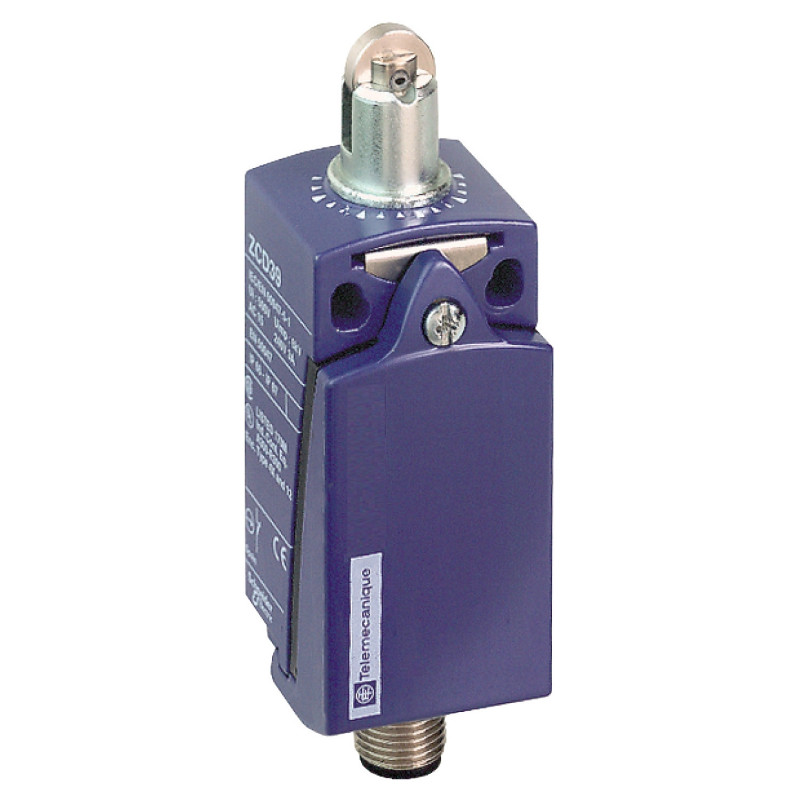

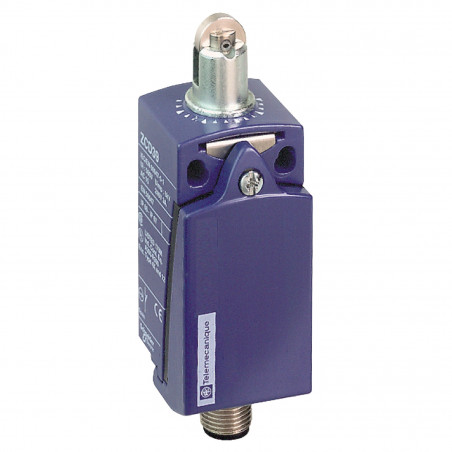

XCKD2102M12 Schneider - Interrupteur de position - poussoir galet métal - 1NO+1NF - brusque - M12
35,00 € HT
Réf. fabricant : XCKD2102M12
EAN-13 : 3389110197839
Réf. AE : SCHXCKD2102M12
Interrupteur fin de course complet avec corps en métal
Ce capteur de fin de course de la gamme OsiSense XCKD fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et un connecteur m12 5 broches étanche IP67
Livré complet, avec un corps en métal et un actionneur de type poussoir à galet métal.
Les spécificités de l'interrupteur Schneider XCKD2102M12
- Dimensions HxLxP: 65x31x30mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en métal certifié IK06
- Étanche IP67
- connecteur m12 5 broches
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKD2102M12 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKD
- forme du capteur : Forme compact C se conformer à CENELEC EN 50047
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Métal
- matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- mouvement tête de commande : Linéaire
- type d'unité de commande : Poussoir avec galet à rappel métal
- type d'approche : Lateral approach, 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Connecteur mâle M12, 5 broches
- forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- force minimale pour ouverture positive : 36 N
- effort minimal d'actionnement : 12 N
- vitesse d'attaque maximale : 0.5 m/s
- précision de répétition : 0.1 mm on the tripping points with 1 million operating cycles
- [Ie] courant assigné d'emploi : 3 A à 50 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A0,27 A à 50 V, DC-13 se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 4 A
- [Ui] tension assignée d'isolement : 60 V (degré de pollution 3) se conformer à CEI 60947-1
- résistance maximale entre bornes : 25 MOhm conforming to IEC 60255-7 category 3
- [Uimp] tension assignée de tenue aux chocs : 0,8 kV se conformer à CEI 606640,8 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 4 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 10000000 cycle
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Poids du produit : 0,195 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Poussoir à galet métal
- Type de connexion :
- Connecteur M12 5 broches
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKD
- Entrées de câble :
- Connecteur
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP67
- Matière :
- Métal
- Garantie :
- 18 mois
