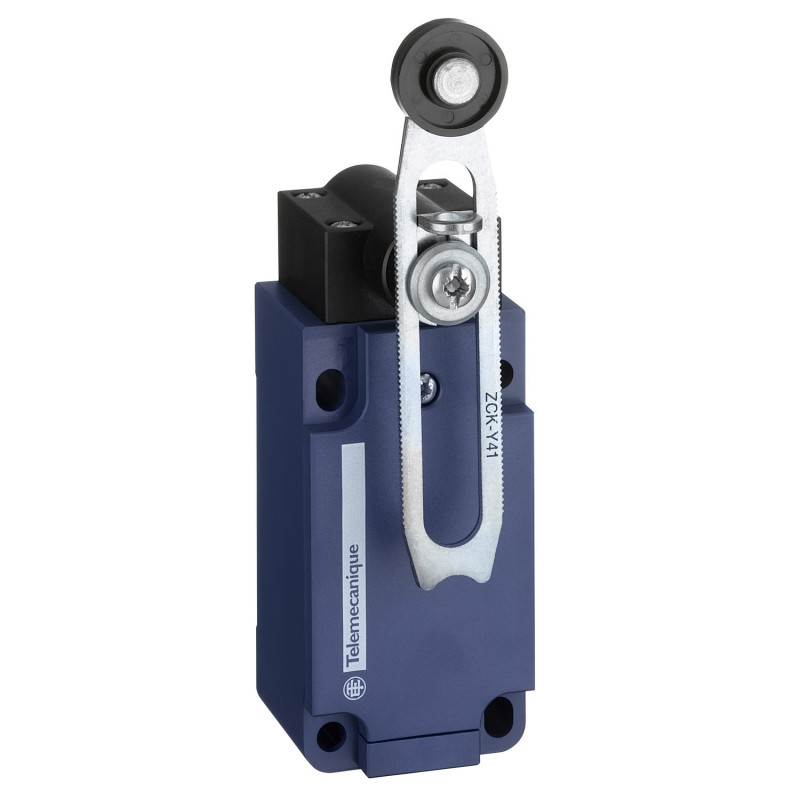

XCKS141H29 Schneider - Commutateur fin de course - levier galet plastique réglable - 1NO+1NF - brusque - M20
32,93 € HT
Réf. fabricant : XCKS141H29
EAN-13 : 3389110973099
Réf. AE : SCHXCKS141H29
Interrupteur fin de course complet avec corps en plastique
Ce capteur de fin de course de la gamme OsiSense XCKS fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage M20 pour garantir son étanchéité IP67
Livré complet, avec un corps en plastique et un actionneur de type levier à galet plastique réglable.
Les spécificités de l'interrupteur Schneider XCKS141H29
- Dimensions HxLxP: 117 à 172x40x57mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en plastique certifié IK05
- Étanche IP67
- 1 entrée PE filetage M20
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKS141H29 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKS
- forme du capteur : -
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Levier à galet à rappel thermoplastique longueur variable
- type d'approche : Approche latérale, 1 ou 2 sens programmables
- entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7?13 mm
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- nombre seuils de réglage : 1
- Ouverture positive : Avec
- couple minimal d'actionnement : 0,1 N.m
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 1,5 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 10 A CA
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 20000000 cycle
- Largeur : 40 mm
- Hauteur : 117?172 mm
- Profondeur : 57 mm
- Poids du produit : 0,165 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
Opérateur économique responsable
- Telemecanique Sensors -
- Tour Eqho, 2 avenue Gambetta
- 92400 Courbevoie
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKS
- Entrées de câble :
- 1 entrée PE filetage M20
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK05
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP67
- Matière :
- Plastique
- Garantie :
- 18 mois
