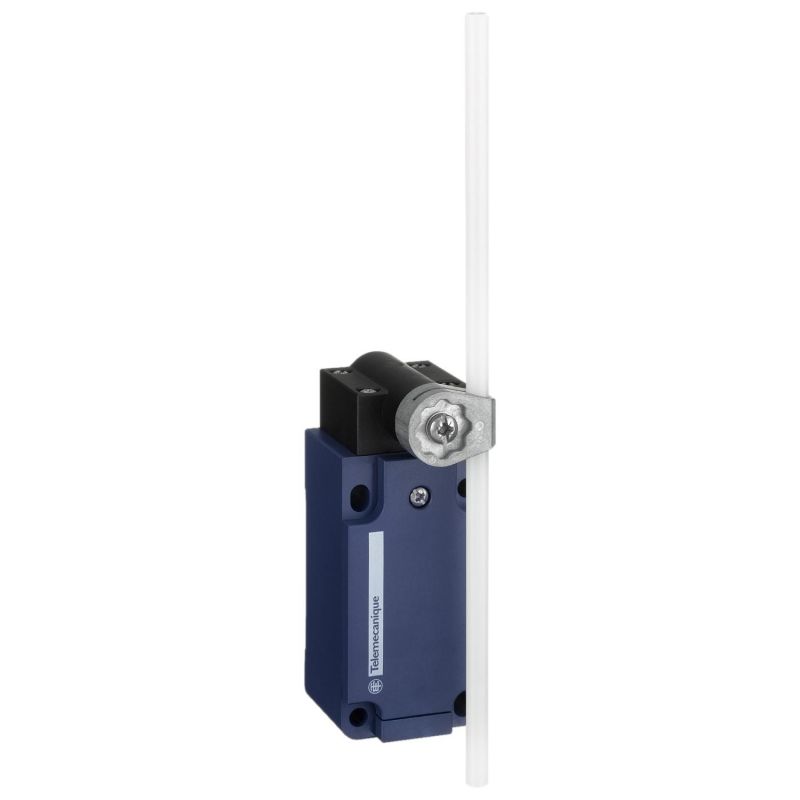

XCKS159 Schneider - Interrupteur fin de course - levier tige ronde Ø 6mm plastique - 1NO+1NF - brusque - PG13,5
34,02 € HT
Réf. fabricant : XCKS159
EAN-13 : 3389110646924
Réf. AE : SCHXCKS159
Interrupteur fin de course complet avec corps en plastique
Ce capteur de fin de course de la gamme OsiSense XCKS fabriqué par Schneider Electric sous la marque Télémécanique Sensors est destiné à un usage industriel.
Le raccordement est assuré par un système de connexion à vis étrier et 1 entrée PE filetage PG13,5 pour garantir son étanchéité IP67
Livré complet, avec un corps en plastique et un actionneur de type levier à tige plastique.
Les spécificités de l'interrupteur Schneider XCKS159
- Dimensions HxLxP: 98 à 280x40x55mm
- Contacts à action brusque
- Contacts 1NO+1NF
- Corps en plastique certifié IK05
- Étanche IP67
- 1 entrée PE filetage PG13,5
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Interrupteur de position complet Schneider de référence XCKS159 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l'appareil : XCKS
- forme du capteur : Form D se conformer à CENELEC EN 50041
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d'unité de commande : Levier tige ronde à rappel thermoplastique tringle ronde 6 mm, L = 200 mm
- type d'approche : Approche latérale, 1 ou 2 sens programmables
- entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9?12 mm
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d'attaque : Avec toute pièce mobile
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- nombre seuils de réglage : 1
- Ouverture positive : Sans
- couple minimal d'actionnement : 0,1 N.m
- vitesse d'attaque minimale : 0,01 m/min
- vitesse d'attaque maximale : 1 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 10 A CA
- [Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 20000000 cycle
- Largeur : 40 mm
- Hauteur : 98?280 mm
- Profondeur : 55 mm
- Poids du produit : 0,17 kg
- Description des bornes ISO n°1 : (13-14)NO(21-22)NC
Opérateur économique responsable
- Telemecanique Sensors -
- Tour Eqho, 2 avenue Gambetta
- 92400 Courbevoie
- Type de produit :
- Interrupteur de position complet
- Type d'actionneur :
- Levier à tige plastique
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKS
- Entrées de câble :
- 1 entrée PE filetage PG13,5
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK05
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP67
- Matière :
- Plastique
- Garantie :
- 18 mois
Questions
 Frédéric le 26/11/2024 |
Question : Comment regler efficacement la course du capteur? Pour exemple si j'utilise 2 capteurs fin de course pour une ouverture fermeture vanne, Quelle est la procédure exacte pour régler la tige fin de course ouverture/fermeture ? |
Réponse : Bonjour, N'hésitez pas à nous contacter au 02 99 69 69 41 pour de plus amples informations. |
|
