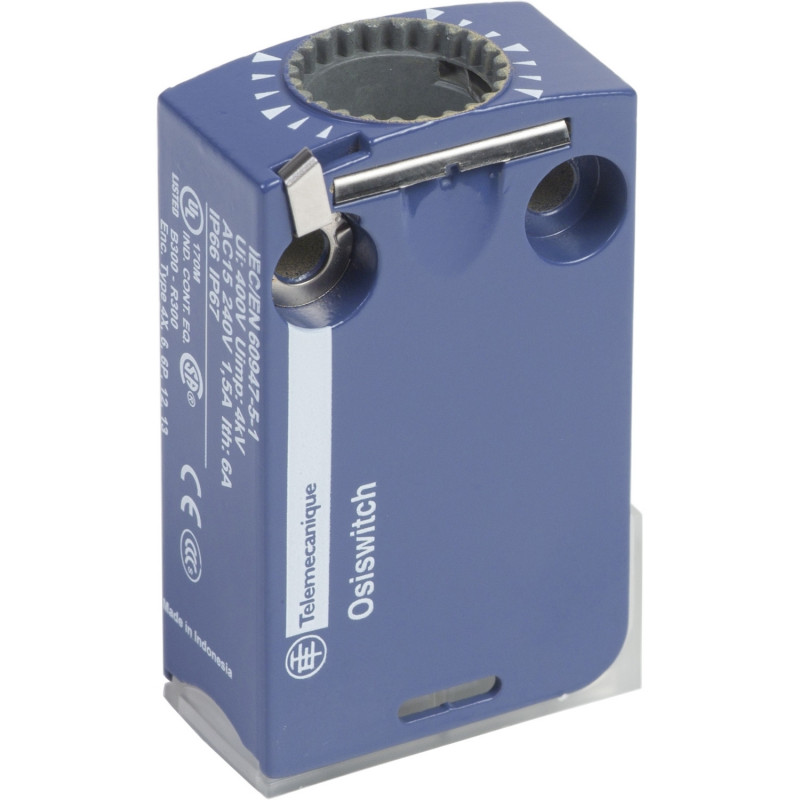

ZCMD21 Schneider - Corps d'interrupteur de position - 1NO+1NF - action brusque - sans raccord
Réf. fabricant : ZCMD21
EAN-13 : 3389110299069
3389110299069
Réf. AE : SCHZCMD21
SCHZCMD21
Corps de capteur à contacts bipolaire 1NO+1NF
Pour constituer un interrupteur fin de course complet, ce corps doit être associé à un ensemble de connexion enfichable pré-câblé ZCMC21L et une tête complète avec actionneur ZCE (voir ci dessous la liste des éléments compatibles).
- Corps en métal résistant aux chocs IK06
- Étanche IP68
- Contacts 1NO+1NF
- Contacts à action brusque
- Dimensions HLXP: 50x30x16mm
- Entrée de câble par connecteur enfichable pré-cablé 1 à 7m: ZCMC21L
Pour plus d'informations sur la compatibilité et disponibilité des accessoires, n'hésitez pas à contacter notre équipe commerciale.
Nous pouvons commander chez Schneider toutes les références de têtes compatibles avec ce corps d'interrupteur de position ZCMD21
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps d'interrupteur de position Schneider de référence ZCMD21 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Corps d'interrupteur de position
- Nom de l'appareil : ZCMD
- conception du détecteur : Miniature
- Type de carter : Corps enfichable
- tête à associer : ZCE13ZCEF2ZCE63ZCE27ZCEH2ZCE21ZCE10ZCE01ZCE66ZCE64ZCE62ZCE02ZCEH0ZCEF0ZCE06ZCE09ZCE29ZCE05ZCE65ZCE67ZCE08ZCE07ZCE14ZCE11ZCE24ZCE28ZCEG1
- matière du corps : Zamak
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires Accessoires associés : XCMD
- élément connexion associé : ZCMC21T2ZCMC21L10ZCMC21E3ZCMC21E7ZCMC21E5ZCMC21L7ZCMC21T5ZCMC21T1ZCMC21L3ZCMC21E1ZCMC21L1ZCMC21E2ZCMC21L5ZCMC21L2ZCMC21E10
- raccordement électrique : Enfichable sans connexion précâblée
- forme d'isolation entre contacts : Zb
- Matière des contacts : Contacts plaqués argent
- Ouverture positive : Avec
- vitesse d'attaque minimale : 0,01 m/min
- désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0.1 A conforming to EN/IEC 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508400 V (degré de pollution 3) se conformer à IEC 60947-5-1300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à CEI 606644 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 6 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycles, DC-13 120 V, 1 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C5000000 cycles, DC-13 24 V, 3 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C5000000 cycles, DC-13 48 V, 2 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Type de produit :
- Corps d'interrupteur de position
- Type de connexion :
- Enfichable sur ZCMC21L
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- ZCMD
- Entrées de câble :
- Connecteur
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP68
- Matière :
- Métal
- Garantie :
- 18 mois
