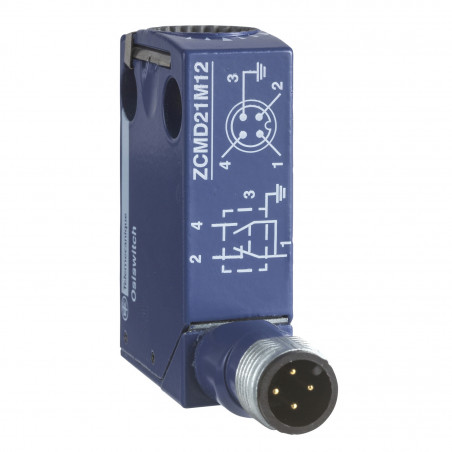

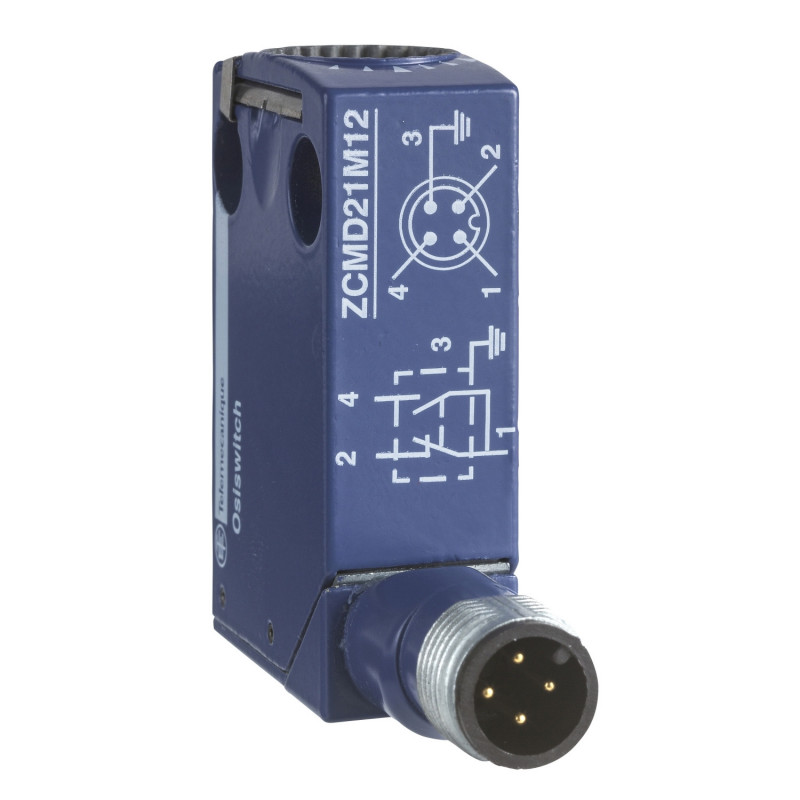

ZCMD21C12 Schneider - Corps d'interrupteur de position - 1NO+1NF - action brusque - M12 5 broches
Réf. fabricant : ZCMD21C12
EAN-13 : 3389110299120
3389110299120
Réf. AE : SCHZCMD21C12
SCHZCMD21C12
Corps de capteur fin de course ZCMD21C12 Telemecanique
Pour constituer un interrupteur fin de course complet, ce corps doit être complété avec une tête ZCE (voir ci dessous la liste complète des éléments compatibles).
- Corps en métal résistant aux chocs IK06
- Étanche IP68
- Contacts 1NO+1NF (normalement ouvert + normalement fermé)
- Contacts à action brusque
- Dimensions HLXP: 50x30x16mm
- Connexion via un connecteur M12 5 broches mâles incorporé
Pour plus d'informations sur la compatibilité et disponibilité des accessoires, n'hésitez pas à contacter notre équipe commerciale.
Nous pouvons commander chez Schneider toutes les références de têtes compatibles avec ce corps d'interrupteur de position Schneider Electric ZCMD21C12.
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps d'interrupteur de position Schneider de référence ZCMD21C12 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Corps d'interrupteur de position
- Nom de l'appareil : ZCMD
- conception du détecteur : Miniature
- Type de carter : Fixe
- tête à associer : ZCE66ZCEF2ZCE14ZCE62ZCE06ZCE09ZCE21ZCE28ZCE27ZCE64ZCE65ZCEG1ZCE10ZCE11ZCE01ZCE29ZCE67ZCE24ZCE07ZCE13ZCE02ZCE63ZCEF0ZCE08
- matière du corps : Zamak
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires Accessoires associés : XCMD
- raccordement électrique : Connecteur mâle M12, 5 broches
- forme d'isolation entre contacts : Zb
- Matière des contacts : Contacts plaqués argent
- Ouverture positive : Avec
- vitesse d'attaque minimale : 0,01 m/min
- [Ie] courant assigné d'emploi : 0,22 A à 50 V, DC-13 se conformer à EN/CEI 60947-5-1 appendix A3 A à 50 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d'emploi sous enveloppe : 4 A
- [Ui] tension assignée d'isolement : 60 V (degré de pollution 3) se conformer à IEC 60947-5-1
- résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 0,8 kV se conformer à CEI 606640,8 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 4 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycles, DC-13 24 V, 3 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C5000000 cycles, DC-13 48 V, 2 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Poids du produit : 0,065 kg
- Type de produit :
- Corps d'interrupteur de position
- Type de connexion :
- Connecteur M12 mâle 5 broches
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- ZCMD
- Entrées de câble :
- Connecteur
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP68
- Matière :
- Métal
- Garantie :
- 18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
