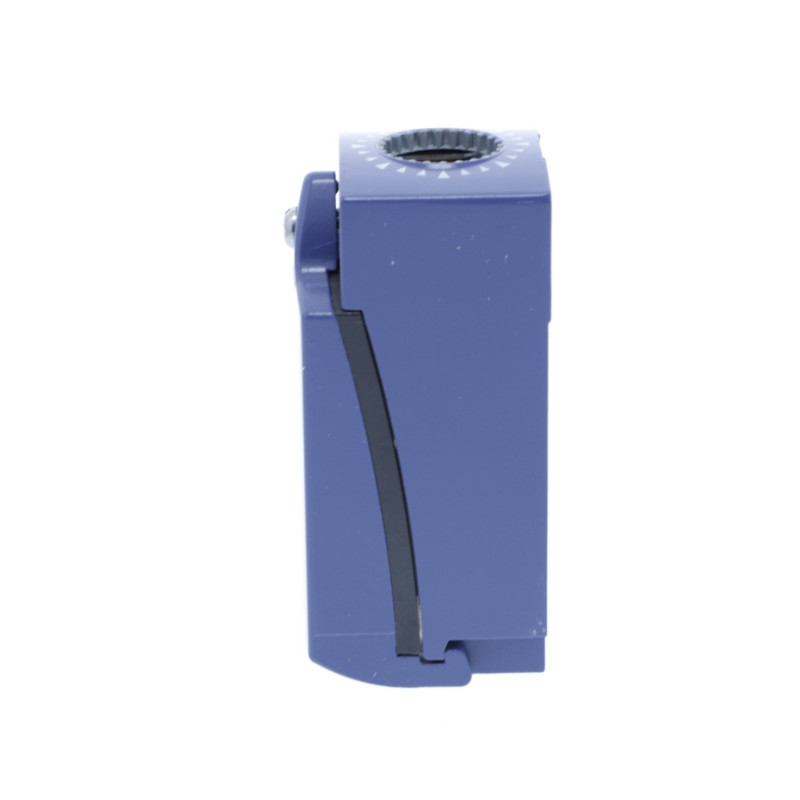

ZCD21 Schneider - Corps d'interrupteur fin de course - 1NO+1NF - action brusque - sans raccord
11,90 € HT
Réf. fabricant : ZCD21
EAN-13 : 3389110185300
Réf. AE : SCHZCD21
Corps de capteur à contacts bipolaire 1NO+1NF
Pour constituer un interrupteur fin de course complet, ce corps doit être associé à une entrée pour presse étoupe et une tête complète avec actionneur ZCE (voir ci dessous la liste des éléments compatibles).
Liste des entrées de câble compatibles: ZCDEG13 (PG13), ZCDEF12 (PF 1/2), ZCDEN12 (1/2 NPT), ZCDEP20 (M20), ZCDEP16 (M16), ZCDEG11 (PG11)
- Corps en métal résistant aux chocs IK06
- Étanche IP67
- Contacts 1NO+1NF
- Contacts à action brusque
- Dimensions HLXP: 65x31x30mm
- Entrée de câble par presse étoupe (voir liste ci dessus)
Pour plus d'informations sur la compatibilité et disponibilité des accessoires, n'hésitez pas à contacter notre équipe commerciale.
Nous pouvons commander chez Schneider toutes les références de têtes compatibles avec ce corps d'interrupteur de position Schneider Electric ZCD21.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Corps d'interrupteur de position Schneider de référence ZCD21 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Compact standard
- Type de produit ou équipement : Corps d'interrupteur de position
- Nom de l'appareil : ZCD
- conception du détecteur : Compact
- Type de carter : Fixe
- tête à associer : ZCE66ZCEH0ZCE08ZCE21ZCE14ZCE13ZCE24ZCE07ZCE02ZCE29ZCE01ZCE63ZCE06ZCE28ZCE27ZCE64ZCE09ZCE65ZCE62ZCE11ZCEH2ZCE10ZCE05ZCE67
- matière du corps : Zamak
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Complémentaires élément connexion associé : ZCDEG13ZCDEF12ZCDEN12ZCDEP20ZCDEP16ZCDEG11
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d'isolation entre contacts : Zb
- Matière des contacts : Contacts plaqués argent
- Ouverture positive : Avec
- vitesse d'attaque minimale : 0,01 m/s
- désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V), Ie = 0.1 A conforming to EN/IEC 60947-5-1 appendix A
- [Ui] tension assignée d'isolement : 300 V conforming to UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V conforming to CSA C22.2 No 14
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Type de produit :
- Corps d'interrupteur de position
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- ZCD
- Entrées de câble :
- À associer avec une entrée PE
- Longueur de câble :
- Sans câble
- Résistance aux impacts :
- IK06
- Pays de fabrication :
- Indonésie
- Étanchéité :
- IP67
- Matière :
- Métal
- Garantie :
- 18 mois
