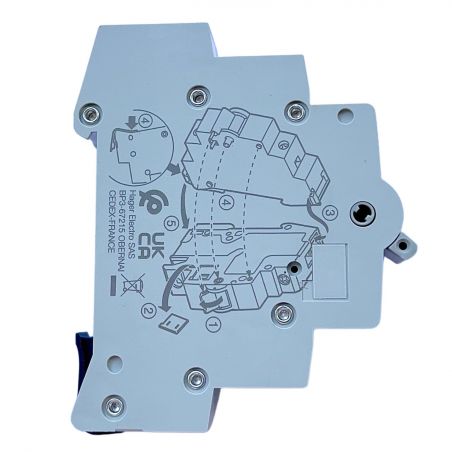

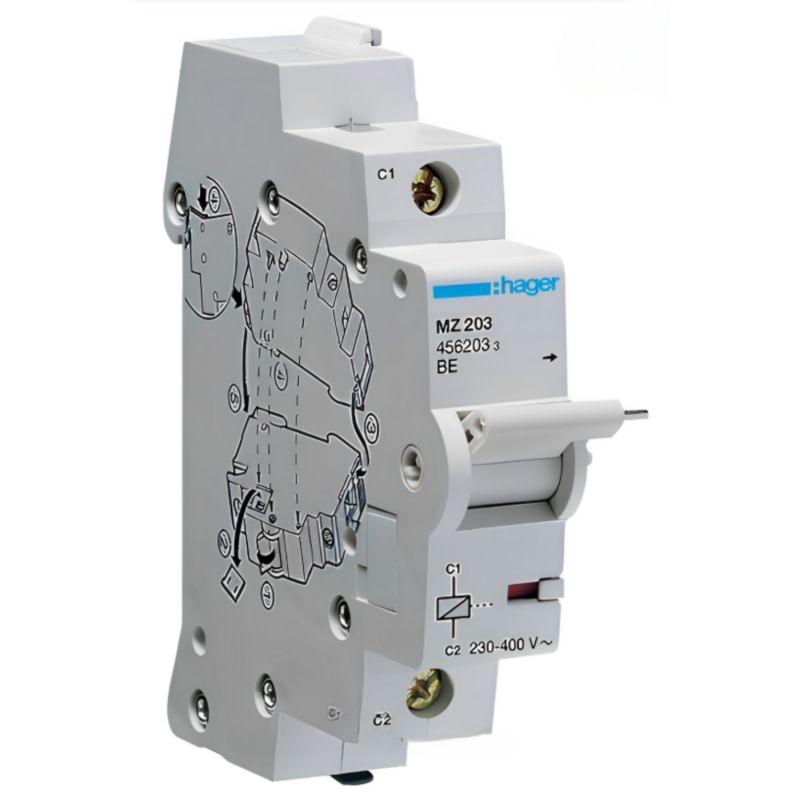

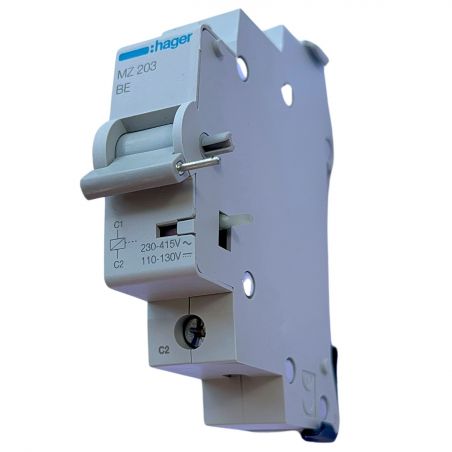

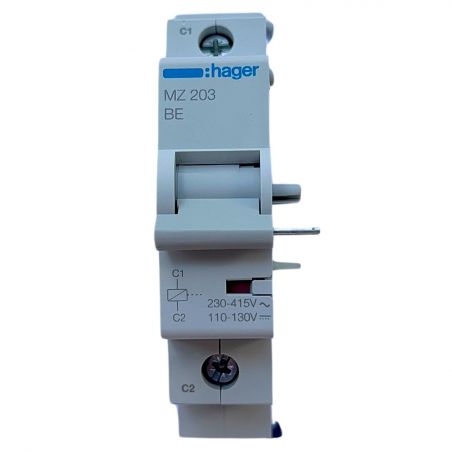

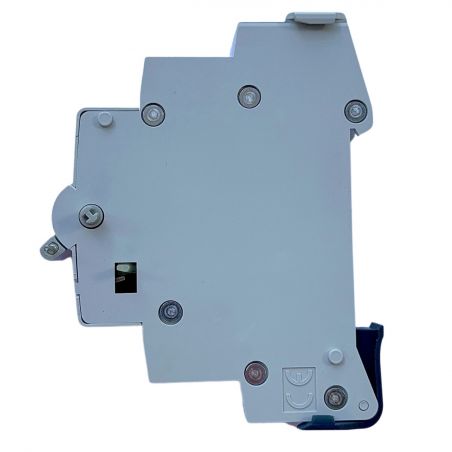

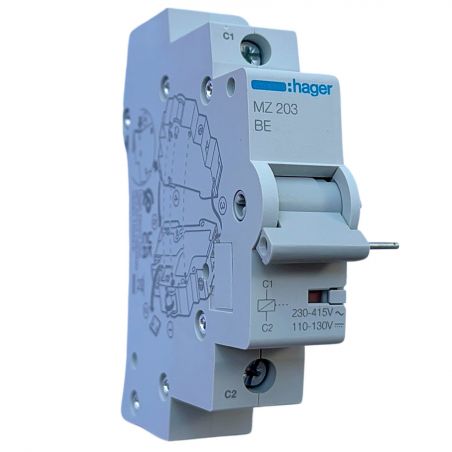

MZ203 Hager Bobine à émission de courant 230-415V AC - Bobine MX Hager

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

MZ203 Hager Bobine à émission de courant 230-415V AC - Bobine MX Hager

26,01 € HT

2 avis

Réf. fabricant : MZ203 EAN-13 : 3250614562037 Réf. AE : HAGMZ203

Bobine MX Hager MZ203

Cette bobine à émission de courant, également appelé bobine à émission de tension permet le déclenchement à distance d'un disjoncteur Hager ou d'un interrupteur différentiel Hager lorsque la bobine est mise sous tension.

Cette mise sous tension est généralement provoquée par l'enclenchement d'un bouton d'arrêt d'urgence.

Pour un câblage en bonne et due forme, la bobine de ce déclencheur à émission de courant doit être protégée par un disjoncteur 2A.

Montage à gauche de l'interrupteur différentiel
Tension de la bobine 230V à 415Vca
Indicateur mécanique d'état en face avant
Compatible avec un bouton d'arrêt d'urgence Schneider ou autre marque.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

2 avis

Type de produit :: Bobine MX
prix TTC_MKP :: 38,0762
actif_MKP :: 1
Coefficient_MKP :: 1,22

Total

26.01 € HT

31.21 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Fonctions
- Avec pole de Neutre coupé
  - Non
Modèle
- Nombre de modules
  - 1
Compatibilité
- Compatible avec montage Rail DIN
  - Non
Principales caractéristiques électriques
- Tension assignée d'emploi Ue
  - 230 / 415 V
- Type de tension d'alimentation
  - AC/DC
- Fréquence assignée
  - 50/60 Hz
Tension
- Tension assignée d'isolement
  - 4000 V
- Tension circuit de commande en CC
  - 110 / 130 V
- Tension circuit de commande en CA
  - 230 / 415 V
- Tension assignée d'emploi en continue
  - 110 / 130 V
Intensité du courant
- Imin=f(U=230V AC) du circuit de puissance
  - 14 mA
- Imin=f(U=415V AC) du circuit de puissance
  - 32 mA
Dimensions
- Profondeur produit installé
  - 68 mm
- Hauteur produit installé
  - 83 mm
- Largeur produit installé
  - 18 mm

Puissance
- Consommation à l'appel
  - 15 VA
- Puissance dissipée totale sous IN
  - 25.3 W
Déclenchement
- Temps de réponse à l'ouverture
  - 200 ms
Installation, montage
- Couple de serrage
  - 1,2Nm
- Démontabilité haute pour produits modulaires
  - Non
- Démontabilité basse pour produits modulaires
  - Non
- Approprié pour montage encastré
  - Non
Connexion
- Section de raccordement en câble souple
  - 6mm²
- Section de raccordement en câble rigide
  - 10 mm²
Equipement
- Nombre de contacts à ouverture
  - 0
- Nombre de contacts à fermeture
  - 0
- Nombre de contacts inverseurs
  - 0
- Accessoriable
  - Non
- Avec dispositif de verrouillage
  - Non
Standards
- Directive européenne WEEE
  - concerné
Conditions d'utilisation
- Température de service
  - -25…60 °C
- Tropicalisation/humidité/Exécution
  - 95%
- Température de stockage/transport
  - -40…80 °C

Type de produit :: Bobine MX

Fiche technique du produit :

Télécharger

Notice du produit :

Télécharger la notice 1

Plans du produit :

Télécharger le plan 1
