A9N26500 Schneider C60 MSU - déclencheur à seuil de tension - 255 à 400Vca
search
  • A9N26500 Schneider C60 MSU - déclencheur à seuil de tension - 255 à 400Vca
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

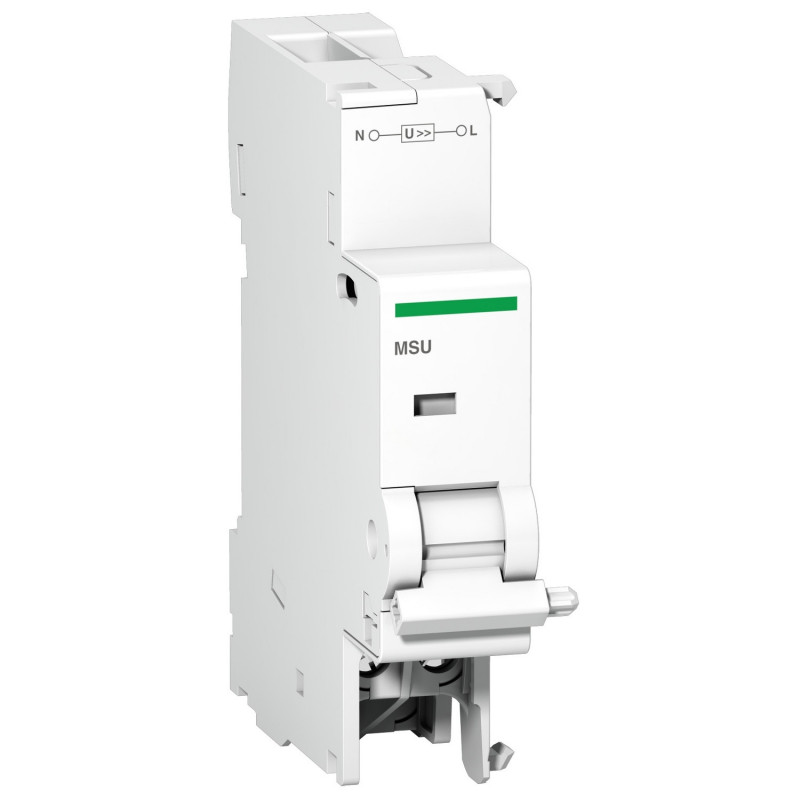

A9N26500 Schneider C60 MSU - déclencheur à seuil de tension - 255 à 400Vca

Schneider
21,74 € HT
Réf. fabricant : A9N26500 EAN-13 : 3606480512483 3606480512483 Réf. AE : SCHA9N26500 SCHA9N26500

Cette bobine iMSU Schneider A9N26500 déclenche l'interrupteur différentiel ou autre appareillage modulaire auquel elle est associée lorsque la tension entre la phase et le neutre de la bobine dépasse le seuil pré-réglé.

Cet auxiliaire permet de protéger les équipement contre les surtensions liées à une perte de neutre.

Sur un réseau triphasé, il convient d'utiliser un déclencheur iMSU par phase.

  • Voyant mécanique d'état en face avant
  • Montage à gauche
  • Tension de la bobine 230V
  • Compatible avec les gammes Schneider Electric suivantes: ID, C120, C60H-DC, SW60-DC
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Bobine MN
prix TTC_MKP :
26,088
actif_MKP :
1
Coefficient_MKP :
1,2
Total
21.74 € HT
26.09 € TTC

Caractéristiques principales de la Bobine MN Schneider de référence A9N26500 :

  • Gamme du produit : Acti 9ProdisClarioLibrio
  • Type de produit ou équipement : Déclencheur de surtension
  • Nom de l'appareil : MSU
  • tension circuit de commande : 230 V CA 50/60 Hz
  • réglage du seuil en tension : 255 V275 V 3?15 s300 V 1?5 s350 V 0,25?0,75 s400 V 0,07?0,2 s
  • Pas de 9 mm : 2
  • Complémentaires Compatibilité de gamme : Acti 9 Acti 9 iDPNActi 9 Acti 9 C120Acti 9 Acti 9 C40Acti 9 Acti 9 C60H-DCActi 9 Acti 9 C60NA-CCActi 9 Acti 9 C60PV-CCActi 9 Acti 9 DPN VigiActi 9 Acti 9 DT40Acti 9 Acti 9 ID D40Acti 9 Acti 9 IDcActi 9 Acti 9 ITG40Acti 9 Acti 9 IDActi 9 Acti 9 DPN
  • Indication de tension : Indicateur d'action
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN symétrique 35 mm
  • Hauteur : 82,5 mm
  • Largeur : 18 mm
  • Profondeur : 73,5 mm
  • Poids du produit : 66 g
  • Couleur : White
  • mode de raccordement : Borniers à vis-étrier (bas) - 2 câble(s) 1,5 mm² - soupleBorniers à vis-étrier (bas) - 2 câble(s) 1,5 mm² - flexible avec emboutBorniers à vis-étrier (bas) - 1 câble(s) 0,5?2,5 mm² - rigide
  • Longueur de dénudage des fils : 9 mm10 mm pour bas connexion
  • couple de serrage : 1 N.m bottom
  • Code de compatibilité : MSU
Type de produit :
Bobine MN
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1

Accessoires compatibles avec la réf Schneider A9N26500

Questions


Envoyez-nous votre question

questions Sullivan  le 27/02/2023
Question :

Bonjour, cette bobine MX est elle compatible avec un Disjoncteur Merlin Gérin C60H - C63 15kA
Réponse :

Bonjour,
Nous ne pouvons malheureusement pas garantir la compatibilité de ce déclencheur avec cette ancienne référence de disjoncteur.
Il est fortement probable qu'elle ne soit pas compatible avec votre ancien disjoncteur.
D'après le catalogue Schneider, elle n'est compatible qu'avec les interrupteurs différentiels ID et ID de type B. Non compatible avec les interrupteurs différentiels iID ou disjoncteurs IC60.
Le plus simple, mais pas le moins couteux, serait de changer le disjoncteur pour remettre un disjoncteur neuf.
N'hésitez pas à revenir vers nous pour vous aider à choisir une référence de disjoncteur équivalente à votre ancienne référence et un déclencheur compatible.
Cordialement,
L'équipe Achat-Electrique.com
